プロダクト細部
起源の場所: 深セン
ブランド名: Flo-Instru
証明: CE; ISO9001
モデル番号: ST502
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: 従来のパッケージ
受渡し時間: 3～5営業日
支払条件: T/T
速度範囲: |
±0.1～±40ft/s（±0.03～±12m/s） |
正確さ: |
測定値の ±0.5% |
再現性: |
測定値の0.15% |
パイプサイズ: |
200"への1" （25mmから5000mm） |
電源: |
DC24V |
送信機の重量: |
1KG |
速度範囲: |
±0.1～±40ft/s（±0.03～±12m/s） |
正確さ: |
測定値の ±0.5% |
再現性: |
測定値の0.15% |
パイプサイズ: |
200"への1" （25mmから5000mm） |
電源: |
DC24V |
送信機の重量: |
1KG |

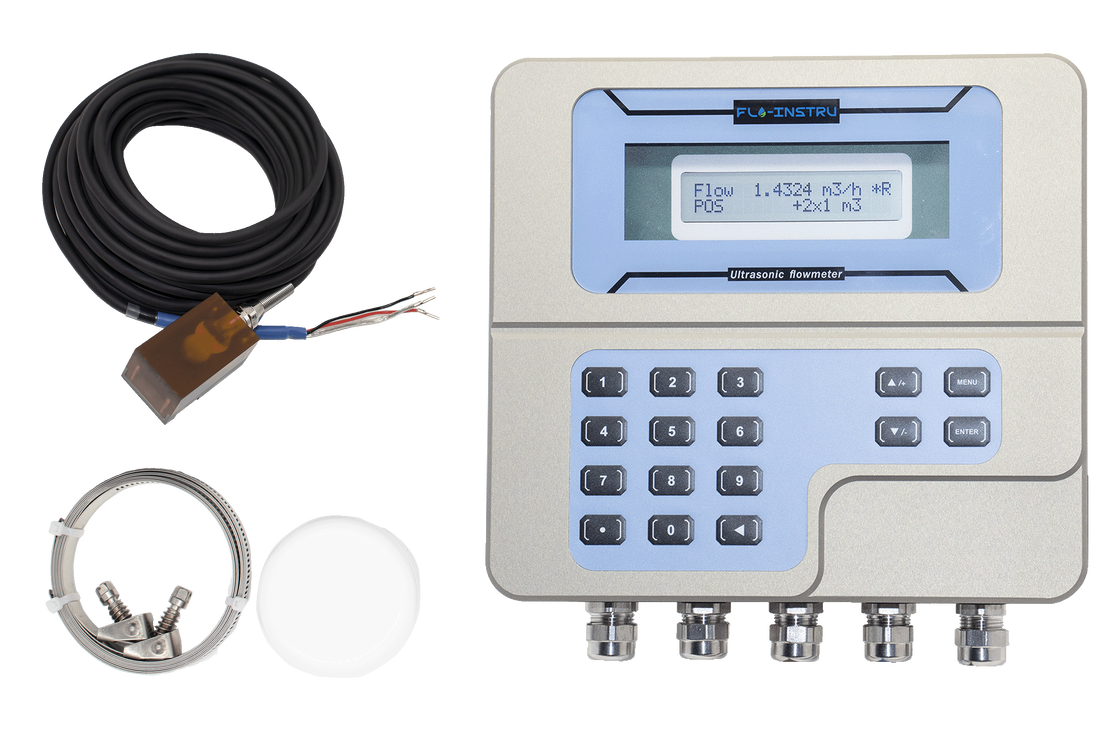

ST502は、トランジットタイム方式を採用した高性能超音波流量計で、卓越した精度と信頼性で流量を測定します。最も信頼性の高いデジタル信号処理技術を活用し、幅広い液体と配管サイズに対応した正確な流量測定を実現します。優れた性能のトランスデューサーと、より高い工業レベルの素材を組み合わせたST502は、長期にわたる安心の運用を実現するために設計されています。
クリアなメニュー表示選択により、機器の操作が非常に便利になります。クランプオン式トランスデューサーにより、幅広い用途でユニットの柔軟性が向上します。
ST502超音波流量計は、高い測定精度を提供するトランジットタイム技術に基づいています。クランプオン式トランスデューサーを使用し、配管の外側にクランプするだけで流量データを収集します。流体と接触しないため、液体の汚染、圧力低下、漏れなどの問題を防止します。
ST502は、CNC加工されたアルミニウム合金素材で作られた全く新しいハイエンド製品です。業界をリードする完全密閉型鉄吸収サイドオープン技術を採用し、ネジロックを一切使用しないため、面倒なネジ締め作業を削減します。この便利なデザインは、「1秒オープン」を真に実現します。
TVT（トランジットタイムボルテックス）技術は、トランジットタイム超音波の原理とボルテックス剥離現象を利用する能力を組み合わせた、超音波流量測定の最先端アプローチであり、超音波流量計において比類のない精度と汎用性を提供します。この革新的な統合技術は、超音波流量計の精度、汎用性、性能を向上させ、様々な産業の幅広い用途に適しており、変動する流量条件下での正確な流量測定を必要とする産業にとって価値あるソリューションとなります。
TVT技術は、流体の流れの状態が層流と乱流の間で変動するアプリケーションで優れています。ボルテックス剥離データの組み込みは、困難な流量環境での精度を向上させます。
TVT技術は汎用性が高く、様々な粘度や密度の液体を含む幅広い流体タイプに適しています。
Flo-Instruments ST502超音波流量計は、経済的な価格で高精度かつ再現性の高い液体流量測定を提供します。頑丈な金属ケースで作られています。優れた性能のトランスデューサーと高工業グレードの素材と組み合わせることで、直径1インチ（25mm）から200インチ（5000mm）までの配管サイズに最適です。IP68センサーは取り付けが容易で、配管の切断が不要なため、設置および人件費を削減できます。シンプルなインターフェースにより、操作が非常に便利です。
| 性能仕様 | |
|---|---|
| 速度範囲 | ±0.1～±40 ft/s (±0.03～±12 m/s) |
| 精度 | 測定値の±0.5% (±1.5 ft/s ～ ±40 ft/s の場合) |
| 再現性 | 測定値の0.15% |
| 配管サイズ | 1インチ～200インチ (25mm～5000mm) |
| 機能仕様 | |
|---|---|
| 出力 | アナログ出力: 4～20mA、最大750Ω パルス出力: 0～9999Hz、OCT出力 (調整可能) リレー出力: 最高1Hz (1A@125VAC または 2A@30VDC) |
| 通信 | RS485通信インターフェース、Modbusプロトコル対応 |
| SDカード | 最大記録: 2GB、1000日以上稼働 (サンプル周波数5秒) 記録間隔: 1～86400秒 |
| 電源 | 24V DC |
| キーパッド | 16個のライトタクタイルキー |
| ディスプレイ | 40文字、2行 (20×2) ラティス英数字、バックライト付きLCD |
| 温度 | 送信機: -40°F～140°F (-40°C～60°C) トランスデューサー: -40°F～248°F (-40°C～120°C) 標準 |
| 湿度 | 最大99% RH、結露なきこと |
| 物理仕様 | |
|---|---|
| 送信機 | ダイカストアルミニウム、IP65、CNC加工 |
| トランスデューサー | カプセル化設計、保護等級IP68 標準ケーブル長: 10m 材質: アルミニウム合金 + PEI |
| 重量 | 送信機: 1kg |
