プロダクト細部
起源の場所: 深セン
ブランド名: Flo-Instru
証明: CE; ISO9001
モデル番号: ST502
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: 従来のパッケージ
受渡し時間: 3～5営業日
支払条件: T/T
速度範囲: |
±0.1～±40ft/s（±0.03～±12m/s） |
正確さ: |
測定値の ±0.5% |
再現性: |
測定値の0.15% |
パイプサイズ: |
200"への1" （25mmから5000mm） |
電源: |
DC24V |
送信機の重量: |
1KG |
速度範囲: |
±0.1～±40ft/s（±0.03～±12m/s） |
正確さ: |
測定値の ±0.5% |
再現性: |
測定値の0.15% |
パイプサイズ: |
200"への1" （25mmから5000mm） |
電源: |
DC24V |
送信機の重量: |
1KG |
ST502は、トランジットタイム方式を採用した高性能超音波流量計で、卓越した精度と信頼性で流量を測定します。最も信頼性の高いデジタル信号処理技術を採用し、幅広い液体と配管サイズで正確な流量測定を実現します。優れた性能のトランスデューサーと、より高い工業用グレードの素材を組み合わせたST502は、長期間にわたる安心の運用を実現します。
クリアなメニュー表示選択により、機器の使用が非常に便利になります。クランプオン式トランスデューサーにより、幅広い用途でユニットの柔軟性が向上します。
ST502超音波流量計は、高い測定精度を提供するトランジットタイム技術に基づいています。クランプオン式トランスデューサーは、配管の外側にクランプするだけで流量データを収集します。流体と接触しないため、液体の汚染、圧力低下、漏れなどの問題を防止します。
ST502は、CNC加工方法を使用したアルミニウム合金素材で作られた、全く新しいハイエンド製品です。業界をリードする完全密閉型鉄吸収サイドオープン技術を採用し、ネジロックを一切使用せず、面倒なネジ締め工程を削減します。この便利なデザインは、「1秒オープン」を真に実現します。
TVT（トランジットタイム渦）技術は、トランジットタイム超音波の原理と渦放出現象を利用する能力を組み合わせた、超音波流量測定の最先端アプローチであり、超音波流量計に比類のない精度と汎用性を提供します。この革新的な統合技術は、超音波流量計の精度、汎用性、および性能を向上させ、さまざまな産業にわたる幅広い用途に適しており、さまざまな流量条件下で正確な流量測定を必要とする産業にとって価値のあるソリューションとなります。
TVT技術は、流体の流れの状態が層流と乱流の間で変化するアプリケーションで優れています。渦放出データの組み込みは、困難な流量環境での精度を向上させます。
TVT技術は汎用性が高く、さまざまな粘度や密度の液体を含む幅広い流体タイプに適しています。
Flo-Instruments ST502超音波流量計は、経済的な価格で高精度かつ再現性の高い液体の流量測定を提供します。頑丈な金属ケースで作られています。優れた性能のトランスデューサーと高工業グレードの素材を組み合わせることで、直径1インチ（25mm）から200インチ（5000mm）までの配管サイズに最適です。IP68センサーは取り付けが簡単で、配管を切断する必要がないため、設置および人件費を削減できます。シンプルなインターフェースにより、操作が非常に便利です。
| 性能仕様 | |
|---|---|
| 速度範囲 | ±0.1 ～ ±40 ft/s (±0.03 ～ ±12 m/s) |
| 精度 | 測定値の±0.5% (±1.5 ft/s ～ ±40 ft/s の場合) |
| 再現性 | 測定値の0.15% |
| 配管サイズ | 1インチから200インチ (25mmから5000mm) |
| 機能仕様 | |
|---|---|
| 出力 | アナログ出力: 4～20mA、最大750Ω。パルス出力: 0～9999Hz、OCT出力（調整可能）。リレー出力: 最高1Hz (1A@125VAC または 2A@30VDC) |
| 通信 | RS485通信インターフェース、Modbusプロトコル対応 |
| SDカード | 最大記録: 2GB、1000日以上稼働（サンプル周波数5秒）。ストレージ時間間隔: 1～86400秒 |
| 電源 | 24V DC |
| キーパッド | 16個のライトタッチキー |
| ディスプレイ | 40文字、2行（20×2）ラティス英数字、バックライト付きLCD |
| 温度 | トランスミッター: -40°F～140°F (-40°C～60°C) トランスデューサー: -40°F～248°F (-40°C～120°C) 標準 |
| 湿度 | 最大99% RH、結露なきこと |
| 物理仕様 | |
|---|---|

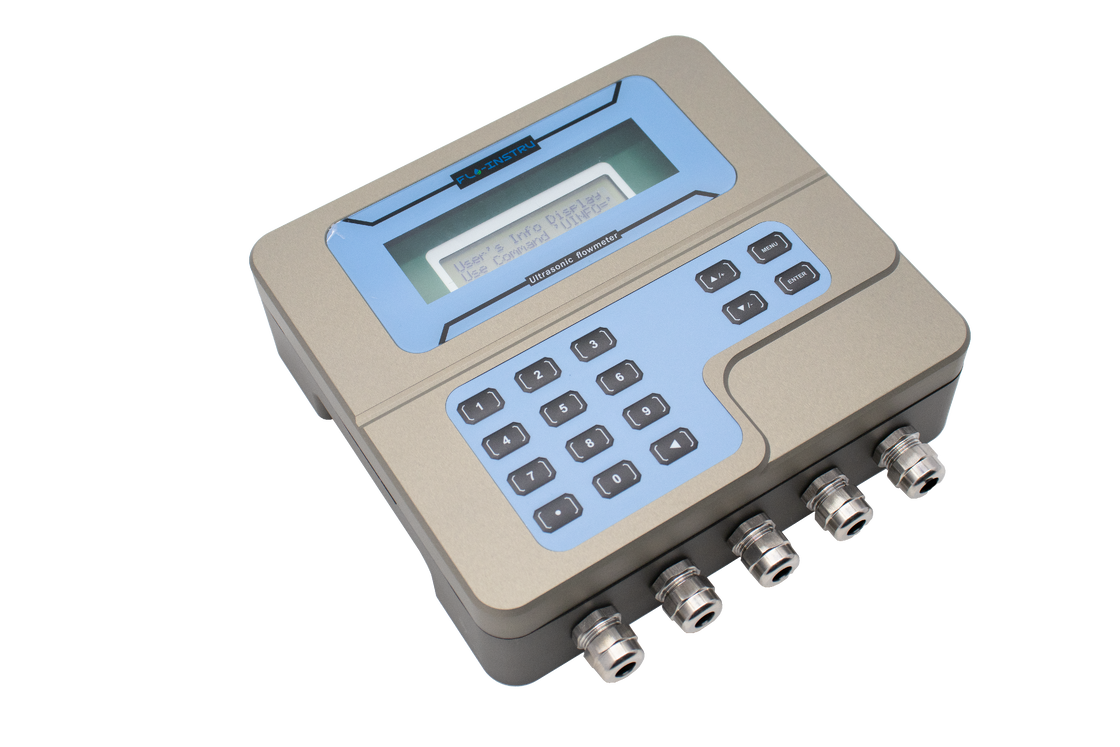

| トランスミッター | ダイカストアルミニウム、IP65、CNC加工 |
| トランスデューサー | カプセル化設計、保護等級IP68。標準ケーブル長: 10m。素材: アルミニウム合金 + PEI |
| 重量 | トランスミッター: 1kg |
