プロダクト細部
起源の場所: 深セン
ブランド名: Flo-Instru
証明: CE; ISO9001
モデル番号: ST502
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: 従来のパッケージ
受渡し時間: 3～5営業日
支払条件: T/T
速度範囲: |
±0.1～±40ft/s（±0.03～±12m/s） |
正確さ: |
測定値の ±0.5% |
再現性: |
測定値の0.15% |
パイプサイズ: |
200"への1" （25mmから5000mm） |
電源: |
DC24V |
送信機の重量: |
1KG |
速度範囲: |
±0.1～±40ft/s（±0.03～±12m/s） |
正確さ: |
測定値の ±0.5% |
再現性: |
測定値の0.15% |
パイプサイズ: |
200"への1" （25mmから5000mm） |
電源: |
DC24V |
送信機の重量: |
1KG |

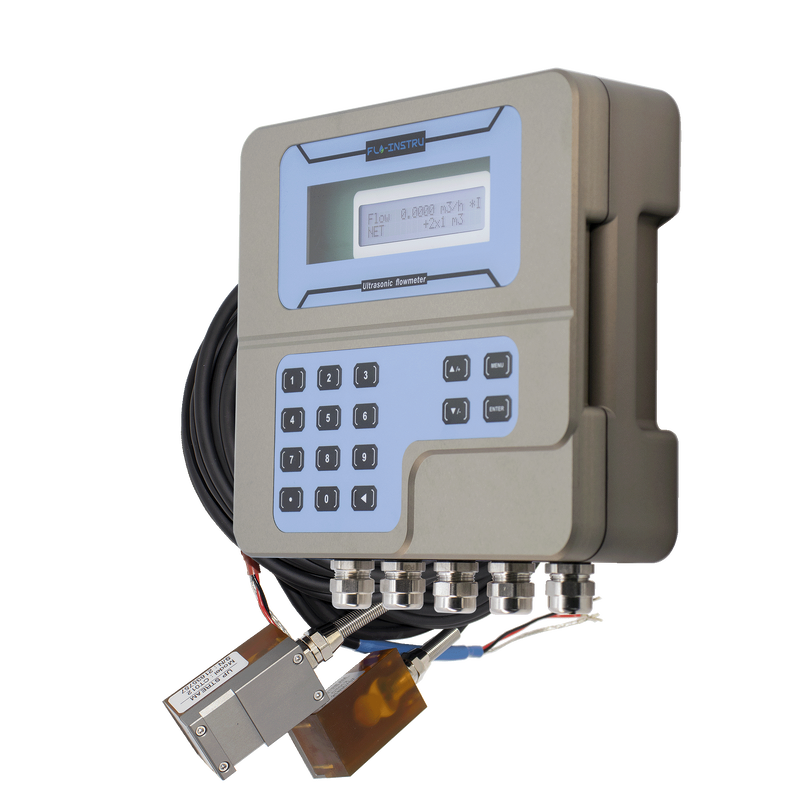

ST502 クリップオン超音波流量計 は、高度な伝播時間技術を利用して、幅広い液体タイプとパイプサイズで正確な流量測定を実現します。産業グレードの素材と堅牢なダイカストアルミニウムハウジングで設計されており、要求の厳しい環境での長期的な信頼性を保証します。
クランプオン変換器設計により、パイプの外側に取り付けるだけで流量データを収集できます。センサーは流体に接触しないため、汚染、圧力損失、または漏洩のリスクを排除します。クリアなメニュー表示と直感的なインターフェースにより、操作と設定が簡単です。
高精度な伝播時間技術に基づいて構築された ST502 は、CNC 加工されたアルミニウム合金構造と業界をリードする完全密閉型磁気サイドオープニング設計（ネジ不要）を備えた真新しいハイエンド製品です。この便利な設計は、真に「1 秒で開く」を実現します。
TVT 技術は、超音波流量測定の最先端のアプローチを表し、伝播時間超音波の原理と渦剥離現象を利用する機能を組み合わせています。この革新的な統合により、超音波流量計の精度、汎用性、およびパフォーマンスが向上し、さまざまな産業の幅広いアプリケーションに適しており、さまざまな流量条件下での正確な流量測定に貴重なソリューションとなります。
TVT 技術は、流体流量条件が層流と乱流の間で変化するアプリケーションで優れています。渦剥離データの組み込みにより、困難な流量環境での精度が向上します。
TVT 技術は汎用性が高く、さまざまな粘度と密度の液体を含む幅広い流体タイプに適しています。
Flo-Instruments ST502 は、経済的な価格で、液体に対して非常に正確で再現性の高い流量測定を提供します。強力な金属ケースと優れた変換器パフォーマンス、および高工業グレードの素材の組み合わせにより、直径 1 インチ（25 mm）から 200 インチ（5000 mm）までのパイプサイズに最適です。IP68 センサーは取り付けが簡単で、パイプの切断が不要なため、設置および人件費が削減されます。シンプルなインターフェースにより、操作が非常に便利です。
| パフォーマンス仕様 | |
|---|---|
| 速度範囲 | ±0.1 ~ ±40 ft/s (±0.03 ~ ±12 m/s) |
| 精度 | ±0.5% （±1.5 ft/s ~ ±40 ft/s の場合） |
| 再現性 | ±0.15% （測定値） |
| パイプサイズ | 1 インチから 200 インチ（25 mm から 5000 mm） |
| 機能仕様 | |
|---|---|
| 出力 |
アナログ出力: 4～20 mA、最大 750 Ω パルス出力: 0～9999 Hz、OCT 出力（調整可能） リレー出力: 最高 1 Hz（1A @ 125 VAC または 2A @ 30 VDC） |
| 通信 | RS485 通信インターフェース、Modbus プロトコルをサポート |
| SD カード | 最大記録: 2 GB、1000 日以上稼働（サンプル周波数 5 秒） 保存時間間隔: 1～86400 秒 |
| 電源 | 24 V DC |
| キーパッド | 16 個のライトタッチキー |
| ディスプレイ | 40 文字、2 行（20×2）格子英数字、バックライト付き LCD |
| 温度 |
送信機: −40°F ~ 140°F (−40°C ~ 60°C) 変換器: −40°F ~ 248°F (−40°C ~ 120°C) 標準 |
| 湿度 | 最大 99% RH、結露なきこと |
| 物理仕様 | |
|---|---|
| 送信機 | ダイカストアルミニウム、IP65、CNC 加工 |
| 変換器 |
カプセル化設計、保護等級 IP68 標準ケーブル長: 10 m 材質: アルミニウム合金 + PEI |
| 重量 | 送信機: 1 kg |
