プロダクト細部
起源の場所: 深セン
ブランド名: Flo-Instru
証明: CE; ISO9001
モデル番号: ST502
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: 従来のパッケージ
受渡し時間: 3～5営業日
支払条件: T/T
再現性: |
0.15% |
速度範囲: |
0.03～±40フィート/秒（0.01～±12メートル/秒） |
電源: |
DC24V |
トランスデューサの温度: |
-40°F ～ +176°F (-40℃ ～ +80℃) |
出力: |
4-20MA、OCTパルス出力、リレー出力、RS-232 / RS-485、RTD TEMP。入力 |
パイプサイズ: |
DN25-DN5000 |
再現性: |
0.15% |
速度範囲: |
0.03～±40フィート/秒（0.01～±12メートル/秒） |
電源: |
DC24V |
トランスデューサの温度: |
-40°F ～ +176°F (-40℃ ～ +80℃) |
出力: |
4-20MA、OCTパルス出力、リレー出力、RS-232 / RS-485、RTD TEMP。入力 |
パイプサイズ: |
DN25-DN5000 |

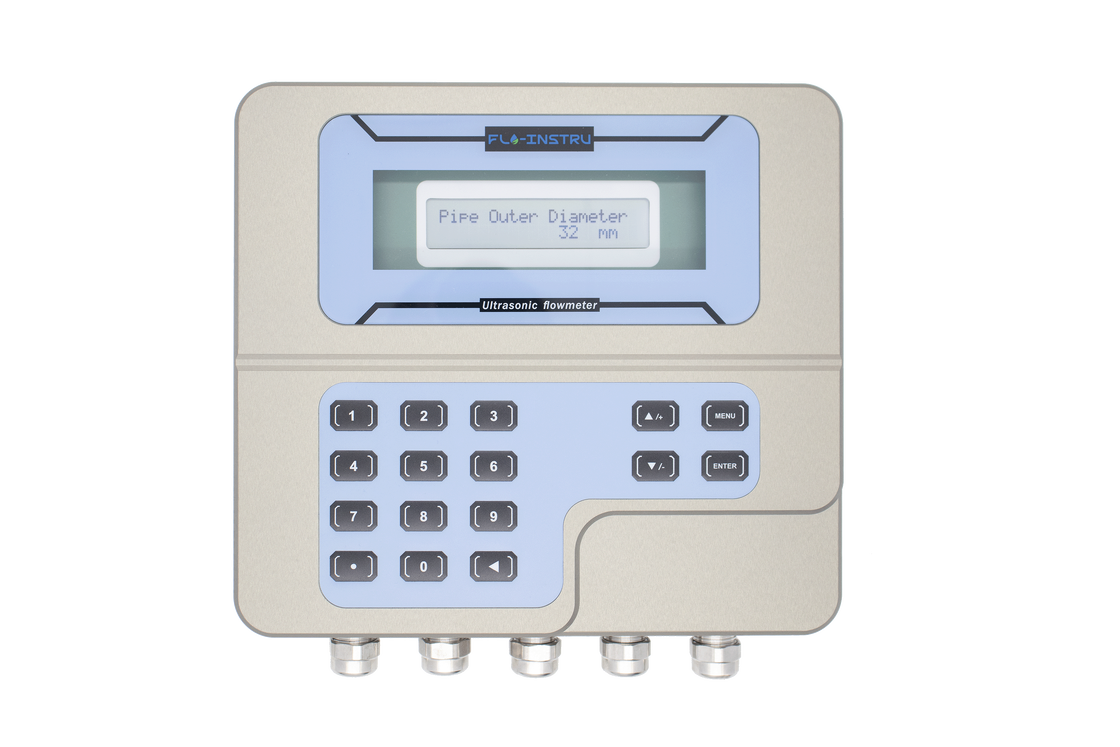

ST502挿入型超音波流量計は、高度なデジタル信号処理技術を採用し、幅広い配管サイズと清浄な液体用途で±0.5%の高精度な流量測定を実現します。堅牢な産業用グレードの挿入プローブで設計されたST502は、流体内に直接強力な超音波カップリングを提供し、優れた信号強度、長期安定性、信頼性の高いパフォーマンスを保証します。
クリアで直感的なユーザーインターフェースとメニューシステムにより、簡単な設定と操作が可能です。クランプオンモデルとは異なり、挿入設計により超音波トランスデューサーが配管内に直接配置されるため、より強力な信号浸透と安定性の向上が可能になります。これは、大口径配管、複雑なプロセス条件、または非常に信頼性が高く再現性の高い測定が必要な用途に特に有益です。
汎用性を追求して設計されたST502は、配水システム、冷却ループ、産業プロセス液体、エネルギー監視、HVAC用途に最適です。高精度、安定したパフォーマンス、耐久性のある構造の組み合わせにより、長期的な流量監視および重要な測定タスクのための信頼性の高いソリューションとなります。
ST502は、CNC加工方法を使用したアルミニウム合金材料製の全く新しいハイエンド製品です。業界をリードする完全密閉型鉄吸収サイドオープニング技術を採用し、ねじロックなしで、ねじ留めの煩雑な手順を削減します。この便利なデザインは、真に「1秒オープン」を実現します。
伝播時間（TVT）超音波流量計は、清浄な液体に広く使用されている非常に信頼性の高い流量測定技術です。クランプオン設計とは異なり、挿入型流量計は超音波トランスデューサーを配管壁に直接挿入して流体と接触させます。これにより、強力な超音波伝送、優れた信号品質、および特に大口径または厚肉配管での安定した長期パフォーマンスが保証されます。
挿入型TVT流量計では、2つの超音波トランスデューサーが配管壁に挿入されます。一方のトランスデューサーは、流体の方向に沿って下流（T_down）にパルスを送信し、もう一方は流れに逆らって上流（T_up）に送信します。流れる液体が下流信号を加速させ、上流信号を遅らせるため、時間差（Δt=T_up - T_down）は流速に比例します。
| パラメータ | 仕様 |
|---|---|
| 速度範囲 | 0.03～±40フィート/秒（0.01～±12m/秒） |
| 精度 | ±0.5% |
| 配管サイズ | 1"～200"（25mm～5000mm） |
| 再現性 | 測定値の0.15% |
| 線形性 | ±1.0% |
| 流体 | 水、海水、油、アルコール... |
| 配管材質 | PVC、ステンレス鋼、炭素鋼、銅... |
| 特徴 | 仕様 |
|---|---|
| 通信と出力 | 通信：ModBus RS485 アナログ出力：4～20mA、最大負荷750Ω パルス出力：0～9999Hz、OCT（最小および最大周波数調整可能） リレー出力：最大1Hz（1A@125V ACまたは2A@30V DC） |
| 流量単位 | 立方メートル（m³）、リットル（l）、米国ガロン（gal）。工場出荷時のデフォルト単位はm³/hです |
| 時間単位 | /日/時、/分、/秒 |
| SDカード | 最大記録：2GB、1000日以上稼働 記録間隔：1～86400秒 |
| 電源 | 24V DC/1A max |
| キーパッド | 16タッチキー |
| ディスプレイ | 20*2グリッド英数字、バックライト付きLCD |
| 温度 | 送信機：-40°F～140°F（-40°C～60°C） トランスデューサー：-40°F～176°F（-40°C～80°C） |
| 湿度 | 最大99% RH、結露なきこと |
| コンポーネント | 仕様 |
|---|---|
| 送信機 | ダイカストアルミニウム、IP65、CNC加工 |
| トランスデューサー | カプセル化設計、保護等級IP68 |
| トランスデューサーケーブル | 標準ケーブル長：33フィート（10m） |
| 重量 | 送信機：1kg |
ST502固定型超音波流量計は、様々な産業制御システムとのシームレスな統合を保証するために、複数の通信および出力オプションを備えています。これらの出力により、流量関連プロセスのリアルタイムデータ取得、リモート監視、および制御が可能になります。
| 出力タイプ | 機能 | 応用例 |
|---|---|---|
| RS485（Modbus） | デジタル通信 | リモート監視、SCADA、システム統合 |
| 4-20mA | アナログ入出力 | PLC入力、プロセスフィードバック、DCSシステム |
| OCTパルス | 流量積算出力 | バッチコントローラー、エネルギーメーター、流量ロガー |
| リレー | アラーム/制御出力 | アラームトリガー、バルブ/ポンプ制御、流量安全保護 |
