プロダクト細部
起源の場所: 深セン
ブランド名: Flo-Instru
証明: CE; ISO9001
モデル番号: ST502
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: 従来のパッケージ
受渡し時間: 3～5営業日
支払条件: T/T
再現性: |
0.15% |
出力: |
4-20MA、OCTパルス出力、リレー出力、RS-232 / RS-485、RTD TEMP。入力 |
トランスデューサの温度: |
-40°F ～ +176°F (-40℃ ～ +80℃) |
速度範囲: |
0.03～±40フィート/秒（0.01～±12メートル/秒） |
電源: |
DC24V |
パイプサイズ: |
DN25-DN5000 |
再現性: |
0.15% |
出力: |
4-20MA、OCTパルス出力、リレー出力、RS-232 / RS-485、RTD TEMP。入力 |
トランスデューサの温度: |
-40°F ～ +176°F (-40℃ ～ +80℃) |
速度範囲: |
0.03～±40フィート/秒（0.01～±12メートル/秒） |
電源: |
DC24V |
パイプサイズ: |
DN25-DN5000 |
ST502 挿入型超音波流量計は、高度なデジタル信号処理技術を採用し、幅広い配管サイズと清澄液用途において±0.5%の高精度な流量測定を実現します。堅牢な産業用グレードの挿入プローブで設計されたST502は、流体内に直接強力な超音波カップリングを提供し、優れた信号強度、長期安定性、信頼性の高い性能を保証します。
クリアで直感的なユーザーインターフェースとメニューシステムにより、簡単な設定と操作が可能です。クランプオンモデルとは異なり、挿入設計により超音波トランスデューサーが配管内に直接配置されるため、より強力な信号浸透と安定性の向上が実現します。これは、大口径配管、複雑なプロセス条件、または非常に信頼性が高く再現性の高い測定が必要な用途に特に有益です。
汎用性を考慮して設計されたST502は、配水システム、冷却ループ、工業プロセス液体、エネルギー監視、HVAC用途に最適です。高精度、安定した性能、耐久性のある構造の組み合わせにより、長期的な流量監視および重要な測定タスクに信頼できるソリューションとなります。
伝播時間（TVT）超音波流量計は、清澄液に広く使用されている非常に信頼性の高い流量測定技術です。クランプオン設計とは異なり、挿入型流量計は超音波トランスデューサーを配管壁に直接挿入し、流体と接触させます。これにより、特に大口径または肉厚の配管で、強力な超音波伝送、優れた信号品質、安定した長期性能が保証されます。
挿入型TVT流量計では、2つの超音波トランスデューサーが配管壁に挿入されます。一方のトランスデューサーは流体の流れ方向に下流（T_down）にパルスを送信し、もう一方は流れに逆らって上流（T_up）に送信します。流れる液体は下流信号を加速し、上流信号を減速させるため、時間差（Δt=T_up - T_down）は流速に比例します。
| 性能仕様 | |
|---|---|
| 流速範囲 | 0.03 ~ ±40ft/s (0.01 ~ ±12m/s) |
| 精度 | ±0.5% |
| 配管サイズ | 1"~200" (25mm~5000mm) |
| 再現性 | 測定値の0.15% |
| 直線性 | ±1.0% |
| 対応流体 | 水、海水、油、アルコールなど |
| 配管材質 | PVC、ステンレス鋼、炭素鋼、銅など |
| 機能仕様 | |
|---|---|
| 通信と出力 | ModBus RS485、4〜20mAアナログ出力（最大負荷750Ω）、0〜9999Hzパルス出力（OCT）、リレー出力（最大1Hz） |
| 流量単位 | 立方メートル（m³）、リットル（l）、米国ガロン（gal） |
| 時間単位 | /日/時、/分、/秒 |
| SDカードストレージ | 最大2GB、保存時間間隔：1〜86400秒 |
| 電源 | 24V DC/1A 最大 |
| キーパッド | 16個のタッチキー |
| ディスプレイ | 20×2ドットマトリックス英数字、バックライト付きLCD |
| 温度範囲 | 送信機：-40℉〜140℉ (-40℃〜60℃) トランスデューサー：-40℉〜176℉ (-40℃〜80℃) |
| 湿度 | 最大99% RH、結露なきこと |
| 物理仕様 | |
|---|---|

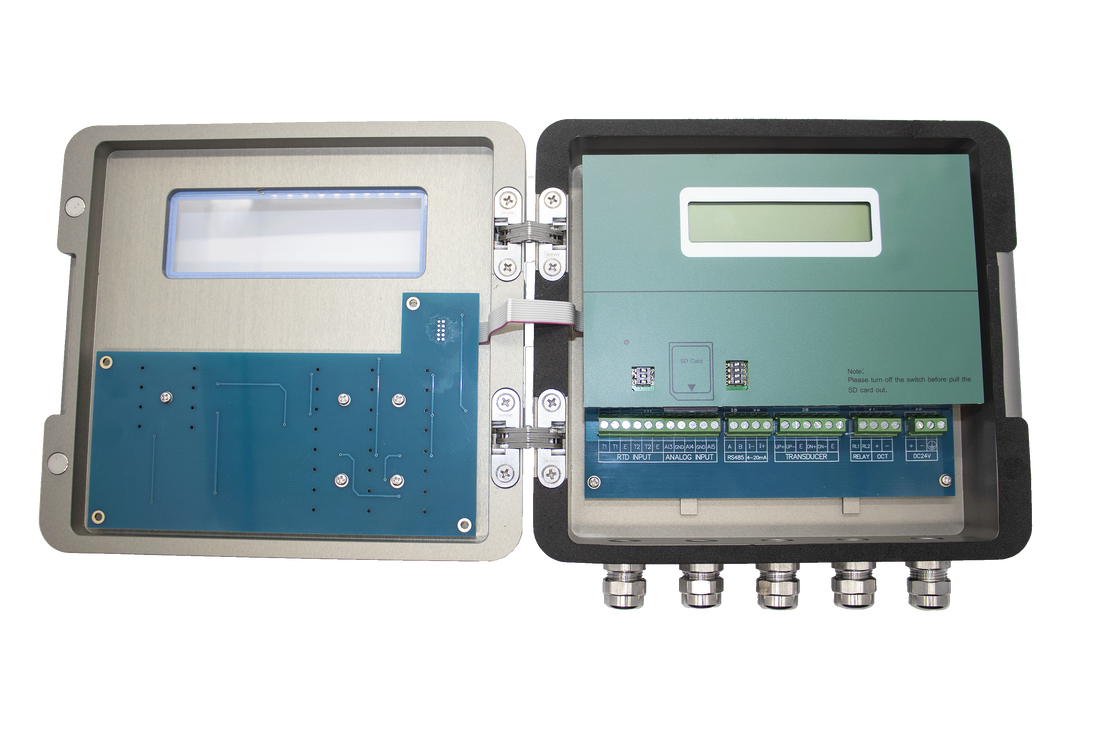

| 送信機 | ダイカストアルミニウム、IP65、CNC加工 |
| トランスデューサー | カプセル化設計、保護等級IP68 |
| トランスデューサーケーブル | 標準ケーブル長：33フィート（10m） |
| 重量 | 送信機：1kg |
ST502 固定型超音波流量計は、さまざまな産業用制御システムとのシームレスな統合を確保するために、複数の通信および出力オプションを備えています。これらの出力により、流量関連プロセスのリアルタイムデータ取得、リモート監視、および制御が可能になります。
| 出力タイプ | 機能 | 応用例 |
|---|---|---|
| RS485 (Modbus) | デジタル通信 | リモート監視、SCADA、システム統合 |
| 4-20mA | アナログ入出力 | PLC入力、プロセスフィードバック、DCSシステム |
| OCTパルス | 流量積算出力 | バッチコントローラー、エネルギーメーター、流量ロガー |
| リレー | アラーム/制御出力 | アラームのトリガー、バルブ/ポンプの制御、流量安全保護 |
