プロダクト細部
起源の場所: 深セン、中国
ブランド名: Flo-Instru
証明: ISO:9001, CE
モデル番号: FL101
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: 従来のパッケージ
受渡し時間: 3～5営業日
支払条件: T/T
電源: |
DC24V |
通信インターフェース: |
RS485 サポート Modbus RTU プロトコル |
流量範囲: |
0.1m/s ~ 10m/s |
正確さ: |
±1.0% |
アプリケーション: |
OD20,OD25,OD32,OD40 |
画面: |
1.54インチ 240*240 IPS LCD 360°回転 |
電源: |
DC24V |
通信インターフェース: |
RS485 サポート Modbus RTU プロトコル |
流量範囲: |
0.1m/s ~ 10m/s |
正確さ: |
±1.0% |
アプリケーション: |
OD20,OD25,OD32,OD40 |
画面: |
1.54インチ 240*240 IPS LCD 360°回転 |

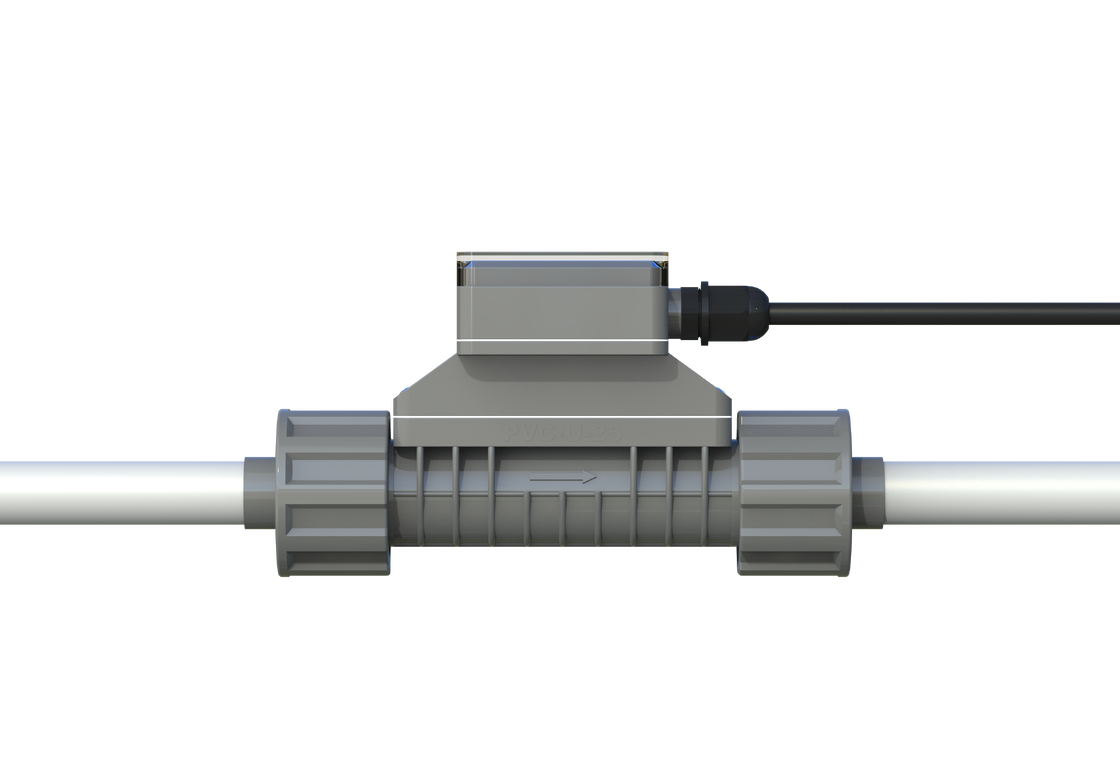

FL101 インライン超音波流量計
FL101は、配管内の様々な液体の流量測定専用に設計されており、生産プロセスにおけるリアルタイム流量測定を可能にします。本器はデジタル信号、アナログ信号などを出力し、生産プロセスの測定と制御を容易にします。
産業アップグレードの要件に伴い、計器には自動化を実現するための豊富な出力が必要とされています。従来の流量計は出力が限られており、現場のニーズを満たせず、元の位置での交換が必要になることがよくあります。Flo-Instrumentsは、圧力損失のない完全ストレートパイプ設計、ダブルユニオン接続、簡単な設置を特徴とするインライン流量計を発売しました。
時間分解能20psの高度な測定チップ内蔵
ドロップダウンリストを備えた革新的なメニュー方式
| モデル | 呼び径 | L | A | B | C | D |
|---|---|---|---|---|---|---|
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
単位: mm
注:「L」は設置時に切り取られる配管部分の長さ、「D」は設置される配管部分の外径です。
市場投入以来、本製品は洗浄装置業界で広く使用されています。簡単な設置と操作、そして信頼性の高い測定性能により、新しい産業でも継続的に普及しています。
主な産業:半導体、食品、医薬品、飲料水、洗剤、印刷・染色、化学製品など
市場の拡大に伴い、測定可能な媒体を継続的に発見しています。ユーザーの皆様には、追加のアプリケーションを共有していただき、製品の継続的な充実と改善にご協力いただければ幸いです。
他にも多くの媒体が測定されています - 特定のアプリケーションについてはご相談ください。
| 製品名 | FL101 インライン超音波流量計 |
| 精度 | ±1.0% (0.3m/s～5.0m/s) |
| 流量 | 0.1m/s～10.0m/s |
| 直線性 | ±1.0% (0.3m/s～5.0m/s) |
| 再現性 | 0.40% |
| 応答時間 | 500ms |
| 画面表示 | 1.54'' 240*240 IPS LCD 360°回転（読み取りやすい） |
| メニュー言語 | 簡体字中国語/繁体字中国語/英語 |
| 表示単位 | メートル法とインペリアル単位の選択をサポート、m³/h、LPM、ml/min、GPM、LPH、工場出荷時のデフォルト単位はLPM |
| 表示データ | 瞬間流量、瞬間流速、正味積算流量、単一積算流量、日次最大値、日次最小値、日次/月次/年次積算流量 |
| 積算計 | 7桁流量積算計 |
| 積算データ | 10年 64ヶ月 64日 |
| 操作キー | 4つのタッチボタン |
| カレンダーバッテリー | CR1220 |
| 電源 | 24VDC@3W |
| アナログ出力 | 4-20mA、最大負荷600Ω |
| 通信インターフェース | RS485、ModBus RTUプロトコル対応 |
| リレー出力 | (オプション) 30VDC@1A、スイッチング周波数2Hz未満 |
| 媒体 | 水、溶液、化学試薬（不純物≦4%）など |
| 保護等級 | IP66 |
| 設置方法 | 配管部材は一体化されており、PVC-U配管はユニオン（スリップジョイント）で接続されます。 |
| 配管サイズ | OD20 (DN15-1/2")、OD25 (DN20-3/4")、OD32 (DN25-1")、OD40 (DN32-1-1/4") |
| 配管部材材質 | UPVC |
| 媒体温度 | 0℃～60℃ |
| 使用温度 | -10℃～50℃ |
| 環境湿度 | 相対湿度0%～95%、結露なきこと |
| 適用粘度 | <300CST (mm²/s) |
| ケーブル長 | 標準: 2m(6.6ft)。20m(66ft)まで延長可能 |
設置場所の選択要件に従い、設置場所の配管を一部切り取ります。
メーターから2つのナットを外し、配管に挿入します。
計器の2つの配管ジョイントにPVC接着剤を塗り、配管に差し込みます。
メーターを中央に配置し、ナットを締めて設置を完了します。設置時の流れの方向にご注意ください。
ケーブルのもう一方の端を24V DC電源に接続し、電源を投入して観察します。
| FL101 | コード | 配管サイズ範囲 [DN & インチ & OD] |
|---|---|---|
| A | DN15 | 1/2" | OD20 | |
| B | DN20 | 3/4" | OD25 | |
| C | DN25 | 1" | OD32 | |
| D | DN32 | 1-1/4" | OD40 |
| コード | 出力モード |
|---|---|
| 1 | 4-20mA、RS485、リレー |
| コード | ケーブル長 |
|---|---|
| L | 6.6ft(2m)（選択がない場合はデフォルトとなります） |
| L+ | その他の長さはご要望に応じて |
完全な注文情報例: FL101 | A | 1 | L
