ハイライト:
                                                                                                                                                                                                                                                DN25-DN5000 パイプサイズ超音波流量計, DC24V電源 クランプオン流量計, 0.15% 再現性 ST502 流量計


出力:	4-20MA、OCTパルス出力、リレー出力、RS-232 / RS-485、RTD TEMP。入力	電源:	DC24V
パイプサイズ:	DN25-DN5000	トランスデューサの温度:	-40°F ～ +140°F (-40℃ ～ +60℃)
再現性:	0.15%	速度範囲:	0.03～±40フィート/秒（0.01～±12メートル/秒）

出力:	4-20MA、OCTパルス出力、リレー出力、RS-232 / RS-485、RTD TEMP。入力
電源:	DC24V
パイプサイズ:	DN25-DN5000
トランスデューサの温度:	-40°F ～ +140°F (-40℃ ～ +60℃)
再現性:	0.15%
速度範囲:	0.03～±40フィート/秒（0.01～±12メートル/秒）

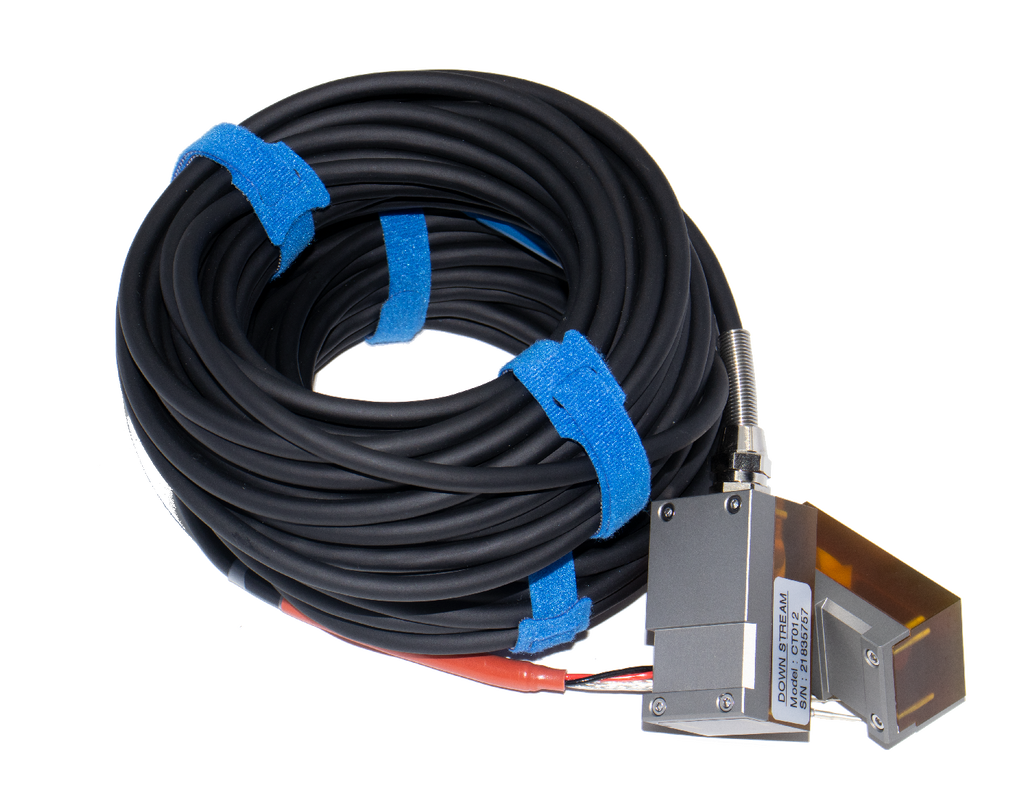

ST502 クランプオン超音波流量計温水

ST502 熱水用クランプ式超音波流量計

製品概要

ST502超音波流量計は,工業システムにおける液体流量を測定するために,トランジットタイム方法を使用し,液体と接触しないクランプオントランスデューサーを通じて高精度な流量データを提供します.

主要な特徴

各種の液体の実際の流量と総消費量
磁気開封技術によるCNC加工プロセス
挑戦的な流量条件のための適応信号処理アルゴリズム
アラーム機能と操作が簡単な透明なLCDディスプレイ
トランジットタイム超音波技術を用いた双方向流量測定
履歴流量データの分析のための内蔵 2G SD カード
簡単なメニューシステムで,迅速な設定

測定原理 - TVT技術

TVT (Transit-Time Vortex) テクノロジーは,トランジットタイム超音波と渦流の現象を組み合わせ,超音波流量測定における比類のない精度と汎用性を提供します.

この装置は,パイプの外部に設置された超音波変換器を用いています.一方の変換器は流れを伴い下流にパルスを送り,もう一つは流れを逆に上流にパルスを送っています.信号間の時間差は流れ速度に比例する.

性能仕様

パラメータ	仕様
速度範囲	0.03 ~ ±40ft/s (0.01 ~ ±12m/s)
精度	±0.5%
パイプサイズ	"~200" (25mm~5000mm)
繰り返し可能性	0測定値の15%
線形性	±1.0%
流体互換性	水,海水,石油,アルコール...
管材	PVC ステンレス炭素銅

機能仕様

特徴	仕様
コミュニケーション	モッドバス RS485
アナログ出力	4~20mA 最大負荷 750Ω
パルス出力	0~9999Hz,OCT
リレー出力	最大 1Hz (1A@125V AC または 2A@30V DC)
電源	24V DC/1A 最大
温度範囲	-40°F~140°F (-40°C~60°C)
湿度	RH 99%まで,凝縮しない

商品の大きさ

送信機

普通のトランスデューサー

高温トランスデューサー

超高温トランスデューサー

製品表示

通信と出力機能

ST502は,産業制御システムへのシームレスな統合のための複数の通信と出力オプションを提供し,リアルタイムデータ取得とリモートモニタリングを可能にします.

生産能力の概要

アウトプットタイプ	機能	応用例
RS485 (モッドバス)	デジタル通信	リモートモニタリング,SCADA,システム統合
4〜20mA	アナログ入力/出力	PLC入力,プロセスフィードバック,DCSシステム
オルタナティブ・地域パルス	流量総計出力	バッチコントローラー,エネルギーメーター,流量記録器
リレー	アラーム/制御出力	トリガーアラーム,制御バルブ/ポンプ,流れ安全保護
