プロダクト細部
起源の場所: 深セン
ブランド名: Flo-Instru
証明: CE; ISO9001
モデル番号: ST502
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: 従来のパッケージ
受渡し時間: 3～5営業日
支払条件: T/T
出力: |
4-20MA、OCTパルス出力、リレー出力、RS-232 / RS-485、RTD TEMP。入力 |
パイプサイズ: |
DN25-DN5000 |
トランスデューサの温度: |
-40°F ～ +140°F (-40℃ ～ +60℃) |
電源: |
DC24V |
速度範囲: |
0.03～±40フィート/秒（0.01～±12メートル/秒） |
再現性: |
0.15% |
出力: |
4-20MA、OCTパルス出力、リレー出力、RS-232 / RS-485、RTD TEMP。入力 |
パイプサイズ: |
DN25-DN5000 |
トランスデューサの温度: |
-40°F ～ +140°F (-40℃ ～ +60℃) |
電源: |
DC24V |
速度範囲: |
0.03～±40フィート/秒（0.01～±12メートル/秒） |
再現性: |
0.15% |

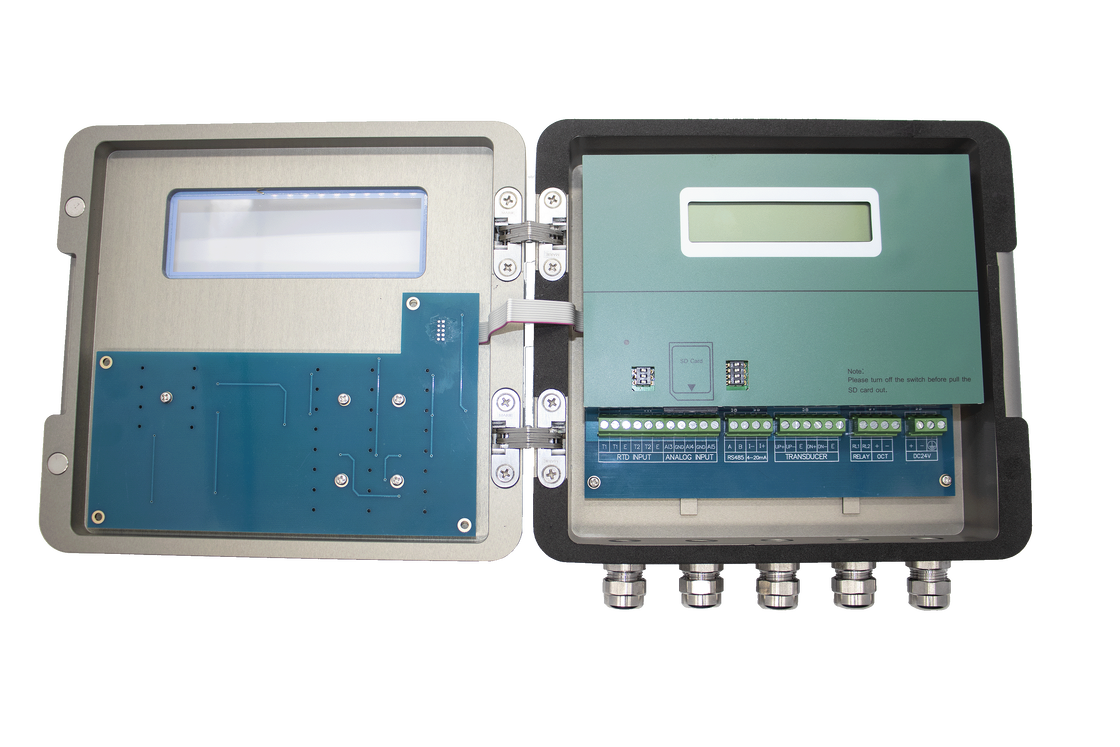

ST502超音波流量計は、トランジットタイム方式を利用して産業システム内の液体流量を測定し、流体に接触しないクランプオン変換器を介して高精度の流量データを提供します。
TVT（トランジットタイム渦）テクノロジーは、トランジットタイム超音波と渦放出現象を組み合わせ、超音波流量測定において比類のない精度と汎用性を提供します。
このデバイスは、パイプの外側に設置された超音波変換器を使用します。一方の変換器は流れと共に下流にパルスを送信し、もう一方の変換器は流れに逆らって上流にパルスを送信します。信号間の時間差は流量速度に比例します。
| 速度範囲 | 0.03 ~ ±40フィート/秒 (0.01 ~ ±12m/秒) |
| 精度 | ±0.5% |
| パイプサイズ | 1"~200" (25mm~5000mm) |
| 再現性 | 測定値の0.15% |
| 直線性 | ±1.0% |
| 流体適合性 | 水、海水、油、アルコール... |
| パイプ材質 | PVC、ステンレス鋼、炭素鋼、銅... |
| 通信 | ModBus RS485 |
| アナログ出力 | 4~20mA、最大負荷750Ω |
| パルス出力 | 0~9999Hz、OCT |
| リレー出力 | 最大1Hz (1A@125V AC または 2A@30V DC) |
| 電源 | 24V DC/1A max |
| 温度範囲 | -40°F~140°F (-40°C~60°C) |
| 湿度 | 最大99% RH、結露なきこと |
ST502は、産業制御システムへのシームレスな統合のために複数の通信および出力オプションを提供し、リアルタイムデータ取得とリモート監視を可能にします。
| 出力タイプ | 機能 | 応用例 |
|---|---|---|
| RS485 (Modbus) | デジタル通信 | リモート監視、SCADA、システム統合 |
| 4-20mA | アナログ入出力 | PLC入力、プロセスフィードバック、DCSシステム |
| OCTパルス | 流量積算出力 | バッチコントローラー、エネルギーメーター、流量ロガー |
| リレー | アラーム/制御出力 | アラームのトリガー、バルブ/ポンプの制御、流量安全保護 |
標準的な方法で、パイプ径25mmから400mm（1"～16"）の正確な読み取りを提供します。パイプ中心線での適切な変換器の設置と均等な間隔が必要です。
減衰が少ない直接伝送信号を利用します。パイプ径100mmから3000mm（4"～120"）に適しています。
音波は流体を2回通過し、パイプ壁に3回反射します。小径パイプに適しており、伝播距離を延長することで精度を向上させます。
音波は流体を4回通過し、パイプ壁に4回反射します。非常に小径のパイプ（直径50mm未満、2"）に適しています。
