プロダクト細部
起源の場所: 深セン
ブランド名: Flo-Instru
証明: CE; ISO9001
モデル番号: ST502
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: 従来のパッケージ
受渡し時間: 3～5営業日
支払条件: T/T
出力: |
4-20MA、OCTパルス出力、リレー出力、RS-232 / RS-485、RTD TEMP。入力 |
パイプサイズ: |
DN25-DN5000 |
トランスデューサの温度: |
-40°F ～ +140°F (-40℃ ～ +60℃) |
電源: |
DC24V |
再現性: |
0.15% |
速度範囲: |
0.03～±40フィート/秒（0.01～±12メートル/秒） |
出力: |
4-20MA、OCTパルス出力、リレー出力、RS-232 / RS-485、RTD TEMP。入力 |
パイプサイズ: |
DN25-DN5000 |
トランスデューサの温度: |
-40°F ～ +140°F (-40℃ ～ +60℃) |
電源: |
DC24V |
再現性: |
0.15% |
速度範囲: |
0.03～±40フィート/秒（0.01～±12メートル/秒） |
ST502超音波流量計は,工業システムにおける液体流量を測定するために,トランジットタイム方法を活用し,液体と接触しないクランプオントランスデューサーを通じて高精度な流量データを提供します.
TVT (Transit-Time Vortex) テクノロジーは,トランジットタイム超音波と渦流の現象を組み合わせ,超音波流量測定における比類のない精度と汎用性を提供します.

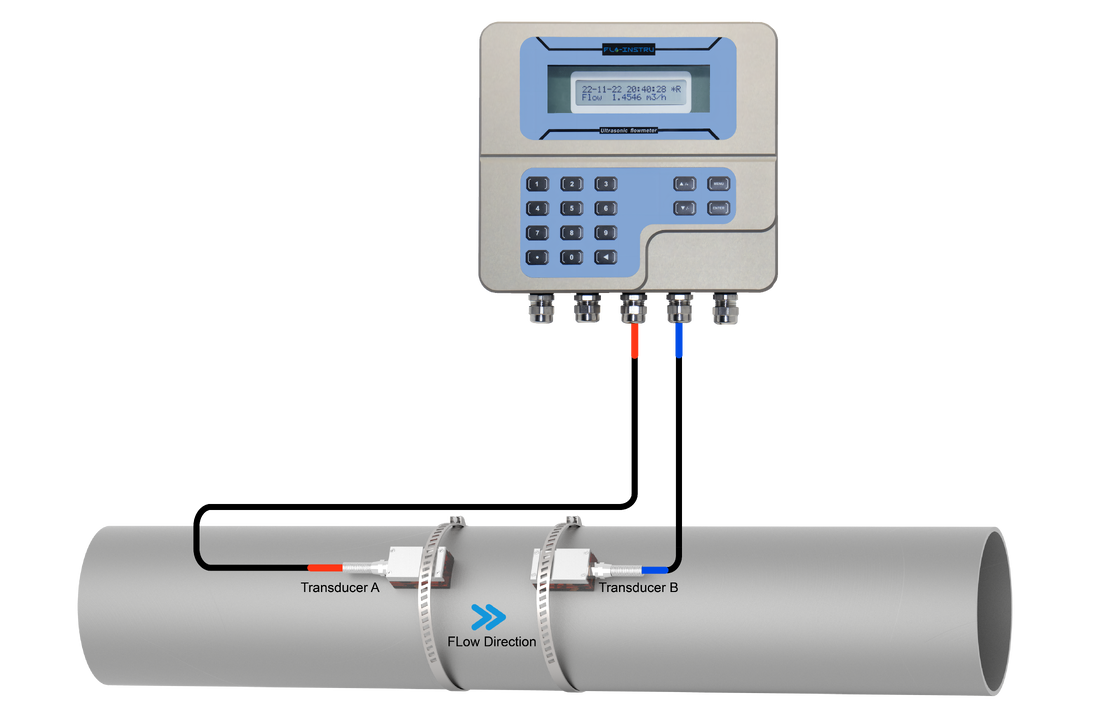

この 装置 は,パイプ の 外部 に 設置 さ れ た 超音波 変換 器 を 用い て い ます.一方 の 変換 器 は 流れ を 伴い 下流 に パルス を 送り,もう 一 つ は 流れ を 逆 に 上流 に パルス を 送っ て い ます.信号間の時間差は流れ速度に比例する.
| パラメータ | 仕様 |
|---|---|
| 速度範囲 | 0.03 ~ ±40ft/s (0.01 ~ ±12m/s) |
| 精度 | ±0.5% |
| パイプサイズ | "~200" (25mm~5000mm) |
| 繰り返し可能性 | 0測定値の15% |
| 線形性 | ±1.0% |
| 流体互換性 | 水,海水,石油,アルコール... |
| 管材 | PVC ステンレス 炭素 銅 |
| 特徴 | 仕様 |
|---|---|
| コミュニケーション | モッドバス RS485 |
| アナログ出力 | 4~20mA 最大負荷 750Ω |
| パルス出力 | 0~9999Hz,OCT |
| リレー出力 | 最大 1Hz (1A@125V AC または 2A@30V DC) |
| 電源 | 24V DC/1A 最大 |
| 温度範囲 | -40°F~140°F (-40°C~60°C) |
| 湿度 | RH 99%まで,凝縮しない |
送信機
普通のトランスデューサー
高温トランスデューサー
超高温トランスデューサー
ST502は,産業制御システムへのシームレスな統合のための複数の通信と出力オプションを提供し,リアルタイムデータ取得とリモートモニタリングを可能にします.
| アウトプットタイプ | 機能 | 応用例 |
|---|---|---|
| RS485 (モッドバス) | デジタル通信 | リモートモニタリング,SCADA,システム統合 |
| 4〜20mA | アナログ入力/出力 | PLC入力,プロセスフィードバック,DCSシステム |
| オルタナティブ・地域 パルス | 流量総計出力 | バッチコントローラー,エネルギーメーター,流量記録器 |
| リレー | アラーム/制御出力 | トリガーアラーム,制御バルブ/ポンプ,流れ安全保護 |
|
V 方法
パイプ直径25mmから400mm (1"~16") の正確な読み方を提供する標準方法. 管の真ん中に同じ距離で適切なトランスデューサーを設置する必要があります.
|
|
|
Z 方法
直接送信された信号を減弱させ,パイプ直径100mmから3000mm (4"~120") に適しています.
|
|
|
N メソッド
音波は液体を通り抜けて2回,パイプ壁から3回反射する.小パイプ直径に適し,通過距離を延長することで精度を向上させる.
|
|
|
W メソッド
音波は液体を4回渡り,パイプ壁から4回反射する.非常に小さなパイプ (直径50mm, 2"未満) に適しています.
|
|
