プロダクト細部
起源の場所: 深セン
ブランド名: Flo-Instru
証明: CE; ISO9001
モデル番号: ST502
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: 従来のパッケージ
受渡し時間: 3～5営業日
支払条件: T/T
再現性: |
0.15% |
出力: |
4-20MA、OCTパルス出力、リレー出力、RS-232 / RS-485、RTD TEMP。入力 |
トランスデューサの温度: |
-40°F ～ +140°F (-40℃ ～ +60℃) |
速度範囲: |
0.03～±40フィート/秒（0.01～±12メートル/秒） |
電源: |
DC24V |
パイプサイズ: |
DN25-DN5000 |
再現性: |
0.15% |
出力: |
4-20MA、OCTパルス出力、リレー出力、RS-232 / RS-485、RTD TEMP。入力 |
トランスデューサの温度: |
-40°F ～ +140°F (-40℃ ～ +60℃) |
速度範囲: |
0.03～±40フィート/秒（0.01～±12メートル/秒） |
電源: |
DC24V |
パイプサイズ: |
DN25-DN5000 |

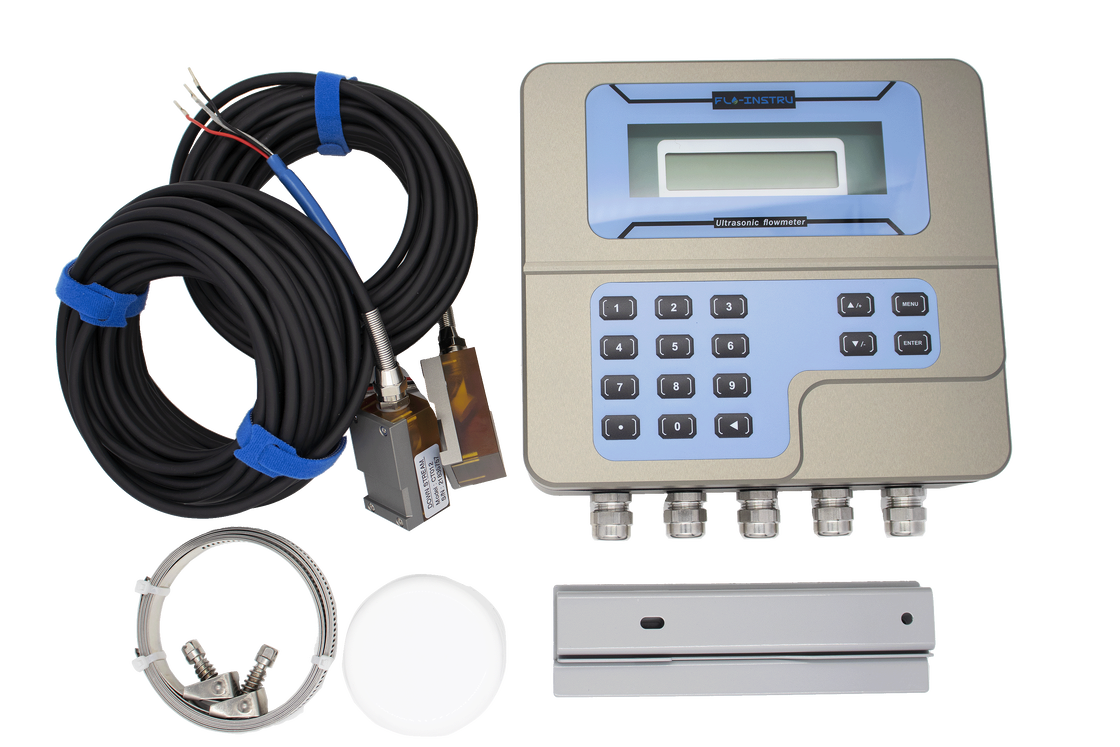

水処理および流量監視アプリケーション向けに、トランジットタイム方式を用いて高精度かつ高信頼性で流量を測定する超音波流量計。
ST502 超音波流量計は、高度なデジタル信号処理技術を活用し、幅広い液体および配管サイズに対して正確な流量測定を実現します。高性能トランスデューサーと産業用グレードの素材で設計されており、長期的な信頼性とメンテナンスフリーの運用を保証します。
直感的なメニュー表示とクランプオントランスデューサーを備えたST502は、多様なアプリケーションで優れた柔軟性を提供します。トランジットタイム技術に基づいたこの非侵襲型流量計は、配管の外側にクランプしてデータを収集するため、流体との接触がなく、汚染、圧力損失、漏れを防ぎます。
ST502は、CNC加工されたプレミアムアルミニウム合金構造と、ねじを排除し「1秒開閉」の利便性を実現する業界をリードする完全密閉型鉄吸収サイドオープニング技術を備えています。
TVT技術は、トランジットタイム超音波と渦励振現象検出を組み合わせた、超音波流量測定の最先端アプローチです。この革新的な統合により、精度、汎用性、パフォーマンスが向上し、様々な流量条件下での正確な測定が必要なアプリケーションに最適です。
このデバイスは、配管外側（クランプオン）またはインラインに設置された超音波トランスデューサーを使用します。一方のトランスデューサーは流体と共に下流へ超音波パルスを送信し、もう一方は流体に逆らって上流へ送信します。信号間の時間差は流量速度に直接比例します。
| 性能仕様 | |
|---|---|
| 速度範囲 | 0.03 ~ ±40ft/s (0.01 ~ ±12m/s) |
| 精度 | ±0.5% |
| 配管サイズ | 1"~200" (25mm~5000mm) |
| 再現性 | 測定値の0.15% |
| 直線性 | ±1.0% |
| 流体適合性 | 水、海水、油、アルコールなど |
| 配管材質適合性 | PVC、ステンレス鋼、炭素鋼、銅など |
| 機能仕様 | |
|---|---|
| 通信と出力 | ModBus RS485、4〜20mAアナログ出力（最大負荷750Ω）、0〜9999Hzパルス出力（OCT）、リレー出力（最大1Hz） |
| 流量単位 | 立方メートル（m³）、リットル（l）、米国ガロン（gal）- 工場出荷時デフォルト：m³/h |
| 時間単位 | /日/時、/分、/秒 |
| SDカードストレージ | 最大2GB容量、1000日以上稼働、ストレージ間隔：1〜86400秒 |
| 電源 | 24V DC/1A 最大 |
| キーパッド | 16タッチキー |
| ディスプレイ | 20×2ラティス英数字、バックライト付きLCD |
| 温度範囲 | 送信機：-40℉〜140℉ (-40℃〜60℃) トランスデューサー：-40℉〜248℉ (-40℃〜120℃) |
| 湿度 | 最大99% RH、結露なきこと |
| 物理仕様 | |
|---|---|
| 送信機 | ダイカストアルミニウム、IP65、CNC加工 |
| トランスデューサー | カプセル化設計、保護等級IP68 |
| トランスデューサーケーブル | 標準長：33フィート (10m) |
| 重量 | 送信機：1kg |
ST502固定超音波流量計は、産業用制御システムとのシームレスな統合のために複数の通信および出力オプションを提供し、リアルタイムデータ取得、リモート監視、流量プロセス制御を可能にします。
| 出力タイプ | 機能 | アプリケーション例 |
|---|---|---|
| RS485 (Modbus) | デジタル通信 | リモート監視、SCADA、システム統合 |
| 4-20mA | アナログ入出力 | PLC入力、プロセスフィードバック、DCSシステム |
| OCTパルス | 流量積算出力 | バッチコントローラー、エネルギーメーター、流量ロガー |
| リレー | アラーム/制御出力 | アラームのトリガー、バルブ/ポンプの制御、流量安全保護 |
標準的な方法と見なされ、配管径25mmから400mm（1"〜16"）の正確な読み取りを提供します。配管中心線に適切な間隔でトランスデューサーを設置する必要があります。
直接伝送信号を利用することで、V法よりも信号減衰が少なくなります。配管径100mmから3000mm（4"〜120"）に適しています。
音波が流体を2回通過し、配管壁に3回反射します。伝送距離を延長することで測定精度を向上させます。小口径配管に適しています（一般的ではない）。
音波が流体を4回通過し、配管壁に4回反射します。伝送距離を延長して精度を向上させます。非常に小口径の配管（直径50mm、2"未満）に適しています。
