プロダクト細部
起源の場所: 深セン、中国
ブランド名: Flo-Instru
証明: CE; ISO9001
モデル番号: ST501
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: 従来のパッケージ
受渡し時間: 3～5営業日
支払条件: T/T
パイプ材料: |
PVC、炭素鋼、ステンレス鋼、銅など |
トランスデューサーケーブル: |
標準的なケーブル長:33ft （10m） |
通信インターフェース: |
RS485 |
電源: |
DC24V/1A |
キーパッド: |
タクタイルアクション付き16(4×4)キー |
正確さ: |
±1.0% |
パイプ材料: |
PVC、炭素鋼、ステンレス鋼、銅など |
トランスデューサーケーブル: |
標準的なケーブル長:33ft （10m） |
通信インターフェース: |
RS485 |
電源: |
DC24V/1A |
キーパッド: |
タクタイルアクション付き16(4×4)キー |
正確さ: |
±1.0% |

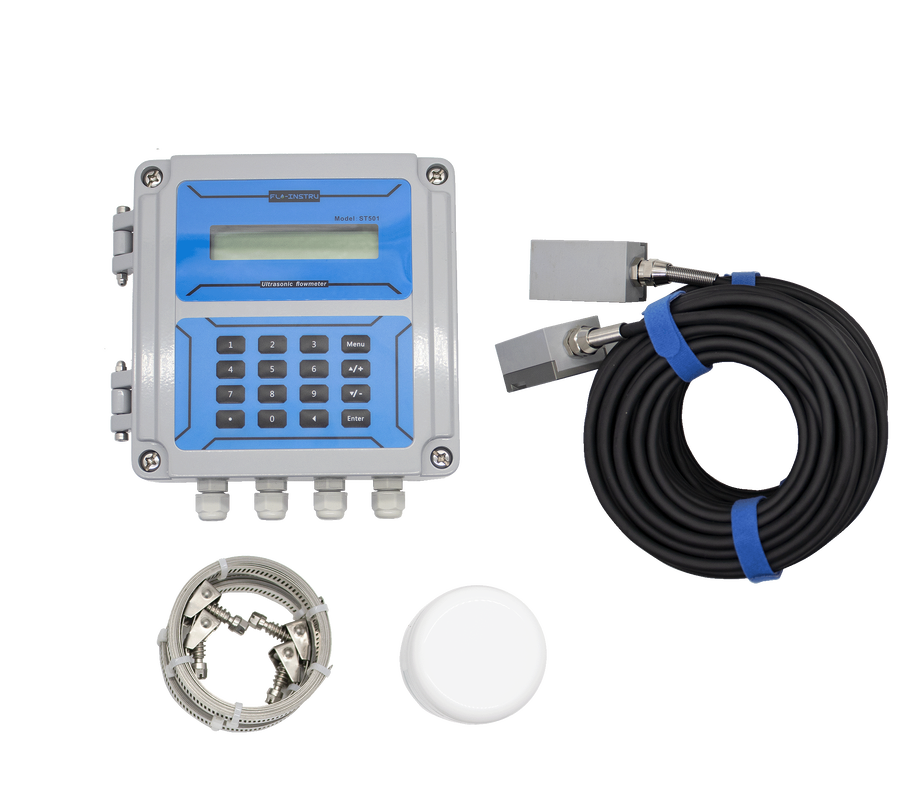

ST501 ステーションリー超音波流量計は 管理システムに統合され 産業用浄水および廃水管理アプリケーションの リモート測定サービスを提供します
ST501超音波流量計は,信頼性の高いデジタル信号処理技術を使用して,幅広い液体およびパイプサイズのための流量測定を高精度と信頼性で送信します.優れた性能トランスデューサーと工業用材料と組み合わせたフロ・インストラクションは メンテナンス問題なく 長期運用を保証します
トランジットタイム超音波流量計 (Transit-Time Ultrasonic Flow Meter,TVT) は,清潔な液体用途に使用される非侵入的な流量測定技術である.流れ方向と流れ方向に対して送信された超音波信号との間の時間差を測定する原則で動作.
DC電源端末に接続するために右下にあるカバーを開きます.接続するには配線図に従ってください: RTD入力 (エネルギーモデルのみ),RS485, 4-20mA,トランスデューサー (アップストリームトランスデューサー),下流トランスデューサー),リレー出力,OCT出力
二重シールドのトランスデューサーケーブルについては,青いワイヤに"+",白いワイヤに"-"とシールドに"シールド".
ST501 固定超音波流量計は,様々な産業制御システムへのシームレスな統合を確保するために,複数の通信と出力オプションを装備しています.これらの出力はリアルタイムデータ取得を可能にします流量関連プロセスの遠隔監視と制御
| アウトプットタイプ | 機能 | 応用例 |
|---|---|---|
| RS485 (モッドバス) | デジタル通信 | リモートモニタリング,SCADA,システム統合 |
| 4〜20mA | アナログ出力 | PLC入力,プロセスフィードバック,DCSシステム |
| オルタナティブ・地域 パルス | 流量総計出力 | バッチコントローラー,エネルギーメーター,流量記録器 |
| リレー | アラーム/制御出力 | トリガーアラーム,制御バルブ/ポンプ,流れ安全保護 |
| 速度範囲 | 0 ~ ±16ft/s (0 ~ ±5m/s) |
| 精度 | ±1.0% |
| パイプサイズ | クランプ: 1'~48' (25mm~1200mm) |
| 液体 | 海水,ケロシン,ガソリン,石油,アルコールなど |
| 管材 | PVC,炭素鋼,ステンレス鋼など |
| 選択的出力 | OCT パルス出力: 0~5000Hz アナログ出力: 4~20mA,最大負荷 750Ω |
| 通信インターフェース | RS485 |
| 電源 | 24V DC/1A |
| キーボード | 16 ((4*4) タクチル操作のキー |
| ディスプレイ | 20*2 格子 アルファ・ナンバー LCD バックライト |
| 温度 | 送信機: 32°F~140°F (0°C~60°C) トランスデューサー: 32°F~140°F (0°C~60°C) |
| 湿度 | RH 99%まで,凝縮しない |
| 送信機 | アルミ合金 IP65 |
| トランスデューサー | インカプセル式設計 IP68 |
| トランスデューサーケーブル | 標準ケーブル長さ: 33フィート (10m) |
| 体重 | 送信機: 約0.7kg トランスデューサー: 約0.4kg |
