プロダクト細部
起源の場所: 中国
ブランド名: Flo-Instruments
証明: CE/IS09001
モデル番号: PH301
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: カートン梱包
受渡し時間: 3~5日
支払条件: T/T
速度範囲: |
±0.03～±40ft/s（±0.01～±12m/s） |
正確さ: |
測定値の ±0.5% |
再現性: |
0.15% |
直線性: |
±0.5% |
パイプサイズ: |
1"~ 200" (25mm~5000mm) |
生産量: |
アナログ出力：4～20mA、最大750Ω |
SDカード: |
ストレージ: 2GB、最大: 512 ファイル、間隔: 1~86400 秒 |
電源: |
充電式リチウム電池電源（メインバッテリー12時間連続稼働） |
キーパッド: |
22個のタッチキー |
画面: |
4.3インチのTFT画面,バックライトLCD |
温度: |
送信機:32℉~140℉ （0℃~60℃）トランスデューサー:-40℉~248℉ （- 40℃~120℃） |
湿度: |
0～99%RH、結露なきこと |
送信機: |
NEMA13 （IP54） |
トランスデューサー: |
カプセル化された設計、IP68、標準ケーブル長: 5m |
速度範囲: |
±0.03～±40ft/s（±0.01～±12m/s） |
正確さ: |
測定値の ±0.5% |
再現性: |
0.15% |
直線性: |
±0.5% |
パイプサイズ: |
1"~ 200" (25mm~5000mm) |
生産量: |
アナログ出力：4～20mA、最大750Ω |
SDカード: |
ストレージ: 2GB、最大: 512 ファイル、間隔: 1~86400 秒 |
電源: |
充電式リチウム電池電源（メインバッテリー12時間連続稼働） |
キーパッド: |
22個のタッチキー |
画面: |
4.3インチのTFT画面,バックライトLCD |
温度: |
送信機:32℉~140℉ （0℃~60℃）トランスデューサー:-40℉~248℉ （- 40℃~120℃） |
湿度: |
0～99%RH、結露なきこと |
送信機: |
NEMA13 （IP54） |
トランスデューサー: |
カプセル化された設計、IP68、標準ケーブル長: 5m |

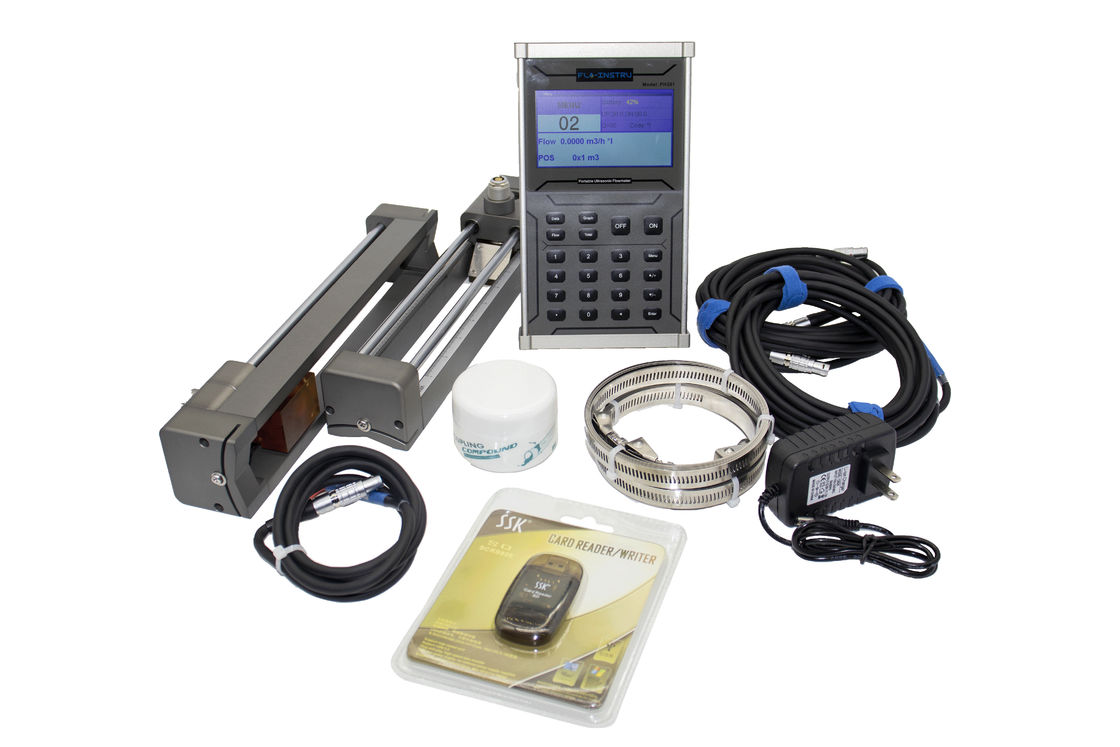

PH301 ポータブル超音波流量計
いつでも液体の流れを監視します。
導入
Flo-Instruments の PH301 は、液体流量測定用の高精度かつ非侵襲性のポータブル超音波流量計です。 PH301 は最も信頼性の高いデジタル信号処理技術を使用し、幅広い液体およびパイプ サイズの流量測定を高精度かつ信頼性高く送信します。
PH301 は、フローのテストと検証に最適なツールです。バッテリ駆動のポータブル メーターは、クランプ式トランスデューサを利用してパイプ壁を通る流量を測定します。直径 1 インチから 200 インチの範囲のパイプで最適なパフォーマンスを発揮するために 1 つのトランスデューサ セットが提供されており、最も一般的に使用されるパイプ材料やその他の特殊なパイプ材料で動作します。
きれいで大きな画面により、ユーザーは配管径、肉厚、配管材質をメーターに簡単に入力できます。 PH301 は、内蔵の充電式バッテリーを使用して最大 12 時間駆動できます。内蔵のデータロガーを使用すると、経時的なフローの監視が簡単になります。 2G SD カードには、1 秒から 86400 秒の間隔で最大 512 個のファイルを保存できます。これらのデータは、USB フラッシュ ドライブを介して PC にダウンロードできます。
PH301 は、IP65 トランスミッタと IP68 トランスデューサの高い保護レベルを備えており、積算機能により同様に双方向測定をサポートします。さらに、オプションの磁気ガイド レールやパイプ ストラップによる取り付けアクセサリもあります。
特徴
クランプ式トランスデューサにより、シャットダウンや穴あけ、圧力降下を必要とせずに迅速に取り付けることができます。各メーターには SD カードが内蔵されており、経時的に流量を監視するための理想的なソリューションとなります。完全装備のキャリングケースには一式の測定ツールが含まれており、充電可能な内蔵バッテリーにより、どこにでも持ち運べる理想的な流量計になります。
PVC、炭素鋼、ステンレス鋼、銅、PE、HDPE、ダクタイル鋳鉄、アルミニウム、アスベスト、ガラス繊維エポキシなど、さまざまなパイプ材料に使用できるように設計されています。
PH301 は、4.3 インチ TFT カラフルなスクリーンと 22 個のタッチ キーを通じて簡単に設定できます。いくつかの重要なパラメータを入力すると、表示画面に正しいトランスデューサ分離距離が表示されます。
大型の多機能 LCD には、測定データが英数字とグラフィックの両方で表示されます。標準の英数字関数には、流速、流量、および英国 (米国) 単位またはメートル単位の合計流量が含まれます。グラフィック モードでは、LCD にリアルタイム データとログ データの両方が表示されるため、サイト上でデータを確認したり、傾向を観察したりするのに非常に役立ちます。
原理
TVT (Transit-Time Vortex) テクノロジーは、超音波流量測定への最先端のアプローチを表しており、通過時間超音波の原理と渦放出現象を利用する機能を組み合わせて、超音波流量計に比類のない精度と多用途性を実現します。この革新的な統合技術により、超音波流量計の精度、多用途性、性能が向上し、さまざまな業界の幅広い用途に適しており、さまざまな流量条件での正確な流量測定を必要とする業界にとって価値のあるソリューションとなります。
TVT テクノロジーは、流体の流れの状態が層流と乱流の間で変化するアプリケーションに優れています。渦放出データを組み込むことで、困難な流れ環境における精度が向上します。
TVT テクノロジーは多用途であり、さまざまな粘度や密度の液体を含む幅広い種類の液体に適しています。
仕様
| 性能仕様 | ||
| 速度範囲 | ±0.03～±40フィート/秒（±0.01～±12メートル/秒） | |
| 正確さ | 測定値の±0.5% | |
| 再現性 | 0.15%。 | |
| 直線性 | ±0.5%。 | |
| パイプサイズ | 1ʺ〜200ʺ (25mm〜5000mm) | |
| 機能仕様 | ||
| 出力 | アナログ出力：4～20mA、最大750Ω。 | |
| SDカード | ストレージ: 2GB。 最大: 512 ファイル。 間隔: 1 ～ 86400 秒。 |
|
| 電源 | 充電式リチウム電池の電源 (メインバッテリーの連続動作12時間)。 |
|
| キーパッド | 22個のタッチキー。 | |
| 画面 | 4.3インチTFTスクリーン、バックライトLCD。 | |
| 温度 | 送信機: 32℉~140℉ (0℃~60℃) トランスデューサー: -40℉~248℉ (-40℃~120℃) |
|
| 湿度 | 0～99%RH、結露なきこと | |
| 物理仕様 | ||
| 送信機 | NEMA13（IP54） | |
| トランスデューサー | カプセル化設計、IP68; 標準ケーブル長：5m |
|
| 重さ | 送信機：約1.0kg | |
