プロダクト細部
起源の場所: 深セン、中国
ブランド名: Flo-Instru
証明: ISO:9001, CE
モデル番号: FL101
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: 従来のパッケージ
受渡し時間: 3～5営業日
支払条件: T/T
流量範囲: |
0.1m/s ~ 10m/s |
正確さ: |
±1.0% |
パイプ直径範囲 (オプション): |
OD20,OD25,OD32,OD40 |
測定媒体: |
水,溶液,化学反応剤 (不浄物 ≤ 4%),など |
パイプセクション材料 (オプション): |
UPVC |
通信インターフェース: |
RS485 サポート Modbus RTU プロトコル |
電源: |
DC24V |
キーボード: |
4タッチキー |
画面: |
1.54 240*240 IPS LCD 360°回転 (読みやすくするために) |
流量範囲: |
0.1m/s ~ 10m/s |
正確さ: |
±1.0% |
パイプ直径範囲 (オプション): |
OD20,OD25,OD32,OD40 |
測定媒体: |
水,溶液,化学反応剤 (不浄物 ≤ 4%),など |
パイプセクション材料 (オプション): |
UPVC |
通信インターフェース: |
RS485 サポート Modbus RTU プロトコル |
電源: |
DC24V |
キーボード: |
4タッチキー |
画面: |
1.54 240*240 IPS LCD 360°回転 (読みやすくするために) |

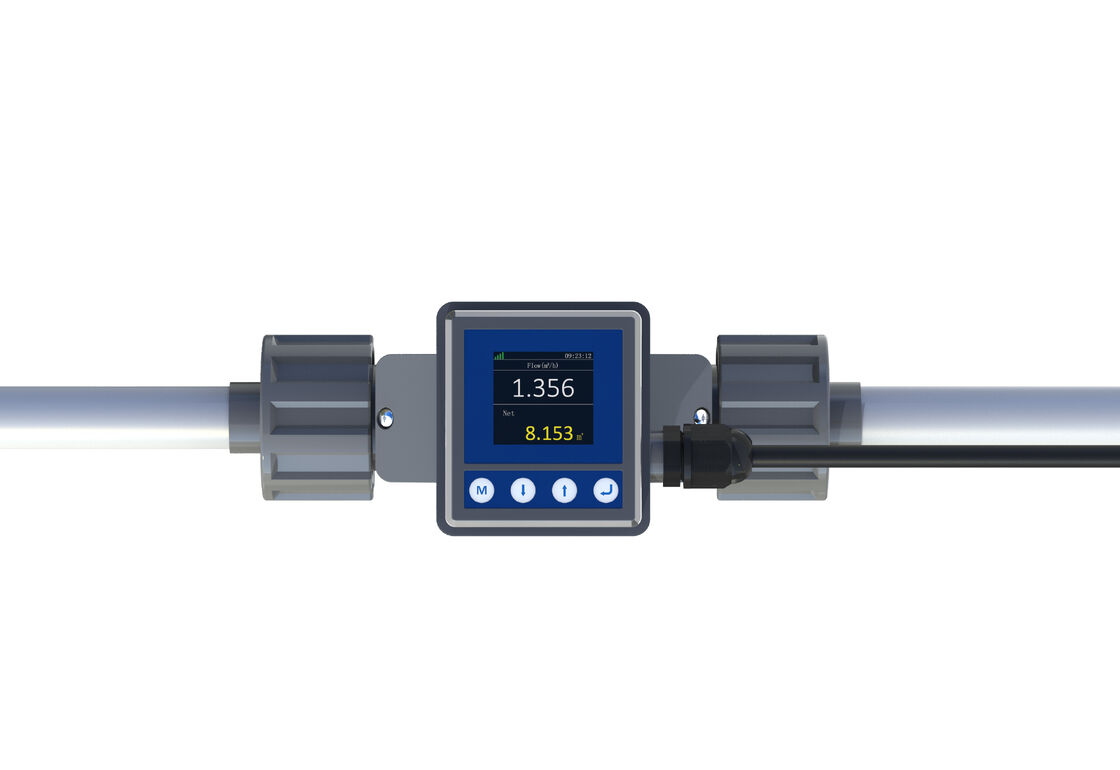

FL101 インライン超音波流量計
製品情報
FL101はパイプライン内のさまざまな液体の流量測定に特化しており、生産プロセスにおけるリアルタイムの流量測定を実現します。デジタル信号やアナログ信号などを出力し、生産プロセスの計測や制御を実現します。
産業用アップグレードの必要性により、自動化を実現するために機器には豊富な出力が求められます。しかし、従来の流量計は出力が比較的シンプルで現場のニーズに応えられず、そのままの位置で交換する必要がありました。
Flo-Instruments は、圧力損失のない完全な直管設計、ダブルユニオン接続、簡単な取り付けを備えたインライン流量計を発売しました。
利点
| インライン超音波流量計には高度な測定チップが組み込まれています（時間分解能は最大20ps）。 |
|
|
|
||
|
|
|
製品の特徴
寸法
| モデル | 呼びパイプ径 | L | あ | B | C | D |
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
| 単位：mm | ||||||
| 注記： | ||||||
| 「L」は、設置時に切り取られるパイプ部分の長さです。 「D」は取り付けられたパイプ部分の外径です。 |
||||||
対応メディア
発売以来、清掃機器業界で広くご使用いただいております。設置と操作が簡単で、信頼性の高い測定性能により、新しい業界で継続的に推進されています。
主な産業：半導体、食品、医薬品、飲料水、洗剤、印刷・染色、化学製品など
|
中規模ユーザーは次のことを測定しました。
|
市場が拡大するにつれて、測定対象となるメディアはますます増えていくでしょう。私たちは、製品を継続的に充実させ改善できるよう、ユーザーがより多くのアプリケーションを共有してくれることを願っています。
測定可能な媒体の決定:
|
|
技術情報
パラメータ
| 製品名 | FL101 インライン超音波流量計 |
| 正確さ | ±1.0％（0.3m/s～5.0m/s） |
| 流速 | 0.1m/s～10.0m/s |
| 直線性 | ±1.0%(0.3m/s～5.0m/s) |
| 再現性 | 0.40% |
| 応答時間 | 500ミリ秒 |
| 画面表示 | 1.54インチ 240*240 IPS LCD 360°回転 (読みやすい) |
| メニュー言語 | 簡体字中国語/繁体字中国語/英語 |
| 表示器 | メートル法および帝国単位の選択、m3/h、LPM、ml/min、GPM、LPH をサポート、工場出荷時のデフォルト単位は LPM です。 |
| 表示データ | 瞬時流量、瞬時流速、正味累積量、単回累積量、日最大値、日最小値、日/月/年間累積量 |
| トータライザー | 7桁流量積算計 |
| 累積データ | 10年64ヶ月64日 |
| 操作キー | 4つのタッチボタン |
| カレンダーバッテリー | CR1220 |
| 電源 | DC24V@3W |
| アナログ出力 | 4～20mA、最大負荷600Ω |
| 通信インターフェース | RS485、ModBus RTU プロトコルをサポート |
| リレー出力 | (オプション) 30VDC@1A、スイッチング周波数は 2Hz 未満 |
| メディア | 水、溶液、化学試薬（不純物4%以下）など |
| 保護レベル | IP66 |
| 設置方法 | パイプ部分は一体化されており、PVC-Uパイプ同士はユニオン（スリップジョイント）で接続されています。 |
| パイプサイズ | OD20 (DN15-1/2")、OD25 (DN20-3/4")、OD32 (DN25-1")、OD40 (DN32-11/2") |
| パイプ断面材質 | UPVC |
| 媒体温度 | 0℃～60℃ |
| 使用温度 | -10℃～50℃ |
| 周囲湿度 | 相対湿度 0% ～ 95%、結露なきこと |
| 適用粘度 | <300CST (mm²/秒) |
| ケーブル長 | 標準: 2m (6.6フィート)。 20m(66フィート)まで伸ばすことができます |
インストール
| 1. パイプの切断 | |
|
設置場所の選択要件に従って、設置場所でパイプの一部を切断します。 |
| 2. ナットをパイプに挿入します。 | |
|
メーターから 2 つのナットを外し、パイプに挿入します。 |
| 3. パイプジョイントを接着します。 | |
|
機器の 2 つのパイプジョイントに PVC 接着剤を塗布し、パイプに差し込みます。 |
| 4. 流量計を取り付ける | |
|
メーターを中央に置き、ナットを締めて取り付けを完了します。設置の際は流れの方向に注意してください。 |
| 5. 電源を入れて実行します | |
|
ケーブルのもう一方の端を DC24V 電源に接続し、電源を入れて観察します。 |
パッケージと付属品
注文情報
| FL101 | コード | パイプ サイズ範囲 [DN &インチ &OD] | ||||
| あ | DN15 | 1/2" | OD20 | |||
| B | DN20 | 3/4" | OD25 | |||
| C | DN25 | 1" | OD32 | |||
| D | DN32 | 1-1/4" | OD40 | |||
| コード | 出力モード | |||||
| 1 | 4～20mA、RS485、リレー | |||||
| コード | ケーブル長 | |||||
| L | 6.6フィート(2m)(選択がない場合はデフォルトとなります) | |||||
| L+ | リクエストに応じて他の長さ | |||||
| FL101 | あ | 1 | L | 完全な注文情報 | ||
