プロダクト細部
起源の場所: 深セン
ブランド名: Flo-Instru
証明: CE; ISO9001
モデル番号: ST505
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: 従来のパッケージ
受渡し時間: 3-5営業日
支払条件: T/T
速度範囲: |
0～±16フィート/秒（0～±5m/秒） |
正確さ: |
±1.0% |
パイプサイズ: |
1"~48"(25mm~1200mm) |
流体: |
水、海水、油、アルコール... |
パイプ材料: |
PVC、炭素鋼、ステンレス鋼... |
オプションの出力: |
OCT パルス出力: 0~5000Hz.アナログ出力：4～20mA、最大負荷750Ω。 |
通信インターフェイス: |
RS485 |
電源: |
24V DC/1A@max |
キーパッド: |
タクタイルアクション付き16(4×4)キー |
画面: |
20×2 ラティス英数字、バックライト LCD。 |
温度: |
トランスミッター: -40°F~140°F (-40°C~60°C); トランスデューサー: 32°F~140°F (0°C~60°C) |
湿度: |
最大 99% RH、結露なきこと |
送信機: |
アルミニウム合金、IP65。 |
トランスデューサー: |
カプセル化された設計、IP68。 |
トランスデューサーケーブル: |
標準ケーブル長: 33 フィート (10 m)。 |
速度範囲: |
0～±16フィート/秒（0～±5m/秒） |
正確さ: |
±1.0% |
パイプサイズ: |
1"~48"(25mm~1200mm) |
流体: |
水、海水、油、アルコール... |
パイプ材料: |
PVC、炭素鋼、ステンレス鋼... |
オプションの出力: |
OCT パルス出力: 0~5000Hz.アナログ出力：4～20mA、最大負荷750Ω。 |
通信インターフェイス: |
RS485 |
電源: |
24V DC/1A@max |
キーパッド: |
タクタイルアクション付き16(4×4)キー |
画面: |
20×2 ラティス英数字、バックライト LCD。 |
温度: |
トランスミッター: -40°F~140°F (-40°C~60°C); トランスデューサー: 32°F~140°F (0°C~60°C) |
湿度: |
最大 99% RH、結露なきこと |
送信機: |
アルミニウム合金、IP65。 |
トランスデューサー: |
カプセル化された設計、IP68。 |
トランスデューサーケーブル: |
標準ケーブル長: 33 フィート (10 m)。 |

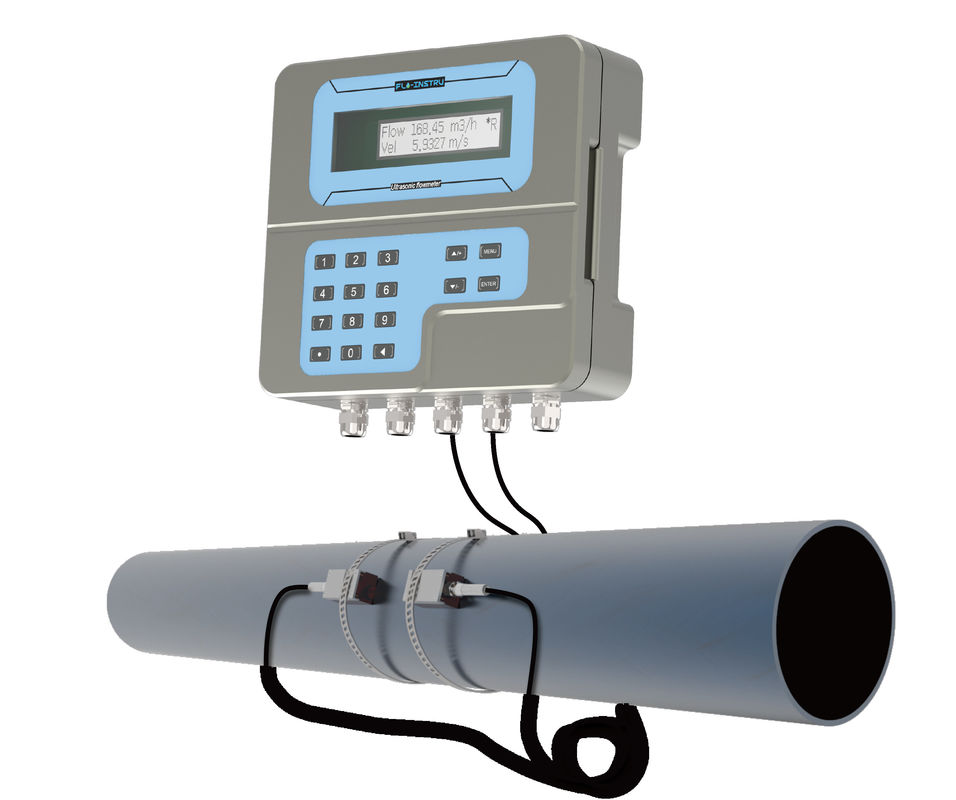

ST505 固定型超音波流量計
リモート測定サービスを提供するために、お客様の管理システムに統合します。
製品情報
ST505超音波流量計は、最も信頼性の高いデジタル信号処理技術を採用し、高精度で信頼性の高い幅広い液体とパイプサイズに対応した流量測定を実現します。優れた性能のトランスデューサと高レベルの工業用材料を組み合わせることで、Flo-Instrumentsは長期間にわたって安心して使用できます。
クリアなメニュー表示により、機器の操作が非常に便利です。クランプオン型トランスデューサにより、幅広い用途で柔軟に対応できます。
ST505超音波流量計は、高精度な測定が可能なトランジットタイム技術に基づいています。ST505はクランプオン型トランスデューサを使用しており、パイプの外側にクランプするだけで流量データを収集でき、液体に接触することがなく、液体の汚染、圧力低下、漏れなどを引き起こすことはありません。
◆ 利点
製品の特徴
◆ 寸法
|
|
| 送信機 |
|
| トランスデューサ |
技術情報
◆ パラメータ
| 性能仕様 | |
| 速度範囲 | 0.03～±16ft/s (0.01～±5m/s) |
| 精度 | 測定値の±1% |
| 再現性 | 測定値の0.3% |
| パイプサイズ | 1インチ～48インチ (25mm～1200mm) |
| 電源 | 24V DC |
| キーパッド | 16個のタッチボタン |
| ディスプレイ | (20×2) 、英数字、バックライト付きLCD。 |
| 機能仕様 | |
| 出力 | アナログ出力：4～20mA、最大負荷750Ω。 |
| パルス出力：0～9999Hz、OCT、（最小および最大周波数は調整可能） | |
| リレー出力：最大1Hz（1A@125V ACまたは2A@30V DC） | |
| 通信 | RS485 |
| 液体 | 水、海水、油、アルコール... |
| パイプ材質 | PVC、ステンレス鋼、炭素鋼、銅... |
| 物理的仕様 | |
| 送信機 | ダイキャストアルミニウム、IP65、CNC加工 |
| トランスデューサ | カプセル化設計、保護等級IP68 |
| 二重シールドトランスデューサケーブル | |
| 標準/最大ケーブル長：30ft/1000ft(9m/305m) | |
| 温度 | 送信機：-40℉～140℉(-40℃～60℃) |
| トランスデューサ：32℉～140℉(0℃～60℃) 標準 | |
| 湿度 | 最大99% RH、結露しないこと |
設置
◆ V法
「V」法は標準的な方法と見なされています。通常、より正確な読み取りが得られ、パイプ径が約25mm～400mm（1インチ～16インチ）の範囲で使用されます。また、使いやすいですが、トランスデューサの適切な設置、パイプの中心線でのパイプへの接触、中心線の両側での等間隔配置が必要です。
◆ Z法
「Z」法で送信される信号は、「V」法で送信される信号よりも減衰が少なくなります。これは、「Z」法が直接送信（反射ではなく）信号を利用し、液体を1回だけ横断するためです。「Z」法は、パイプ径が100mm～3000mm（4インチ～120インチ）の範囲で測定できます。
◆ N法
「N」法では、音波は液体を2回横断し、パイプ壁で3回反射します。小径パイプの測定に適しています。トランジット距離を「N」法で延長することにより、測定精度を向上させることができます（あまり使用されていません）。
◆ W法
「N」と同様に、「W」法でもトランジット距離を延長することにより、測定精度を向上させることができます。音波は液体を4回横断し、パイプ壁で4回反射します。非常に小さなパイプ（直径が50mm/2インチ未満）に適しています。
パッケージと付属品
注文情報
| ST505 | コード | 仕様 | ||||
| F | 超音波流量計 | |||||
| E | 超音波BTU/エネルギーメーター（オプション） | |||||
| コード | トランスデューサ | |||||
| CT039 | 挿入: 液体温度：32℉~140℉(0℃～60℃)（標準） |
|||||
| コード | ケーブル長 | |||||
| L | 標準ケーブル長：33ft（10m） | |||||
| L+ | ご要望に応じてその他の長さ | |||||
| ST505 | F | CT039 | L | 完全な注文情報 | ||
