プロダクト細部
起源の場所: シェンゼン,中国
ブランド名: Flo-Instru
証明: ISO:9001, CE
モデル番号: FL101
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: 慣習的な包装
受渡し時間: 3～5営業日
支払条件: t/t
流量範囲: |
0.1m/s ~ 10m/s |
精度: |
±1.0% |
パイプ直径範囲 (オプション): |
OD20,OD25,OD32,OD40 |
測定中間: |
水,溶液,化学反応剤 (不浄物 ≤ 4%),など |
パイプセクション材料 (オプション): |
upvc |
通信インターフェイス: |
RS485 サポート Modbus RTU プロトコル |
電源: |
24V DC |
キーボード: |
4つのタッチキー |
表示: |
1.54 240*240 IPS LCD 360°回転 (読みやすくするために) |
流量範囲: |
0.1m/s ~ 10m/s |
精度: |
±1.0% |
パイプ直径範囲 (オプション): |
OD20,OD25,OD32,OD40 |
測定中間: |
水,溶液,化学反応剤 (不浄物 ≤ 4%),など |
パイプセクション材料 (オプション): |
upvc |
通信インターフェイス: |
RS485 サポート Modbus RTU プロトコル |
電源: |
24V DC |
キーボード: |
4つのタッチキー |
表示: |
1.54 240*240 IPS LCD 360°回転 (読みやすくするために) |

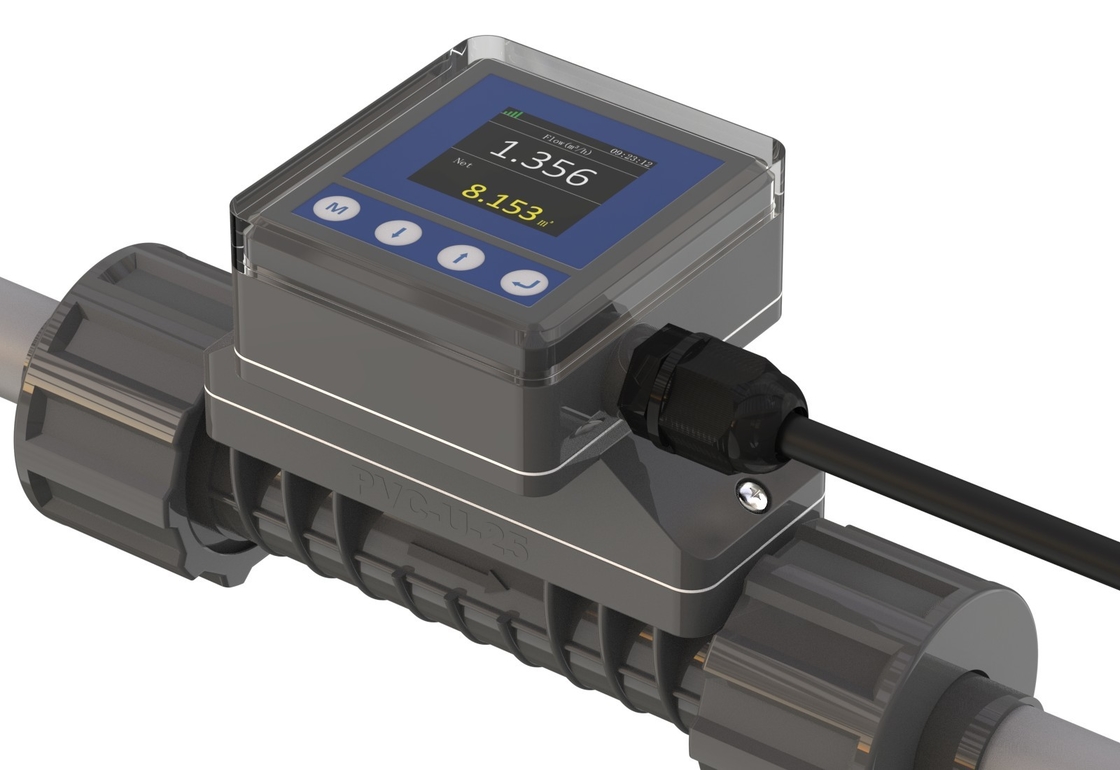

FL101 インライン超音波流量計
製品情報
FL101は、パイプライン内の様々な液体の流量測定に特化しており、生産プロセスにおけるリアルタイムの流量測定を実現します。この機器は、デジタル信号、アナログ信号などを出力し、生産プロセスの測定と制御を実現します。
産業の高度化の必要性から、自動化を実現するために豊富な出力を備えた機器が求められています。しかし、従来の流量計の出力は比較的単純で、現場のニーズを満たすことができず、元の位置で交換する必要がありました。
Flo-Instrumentsは、圧力損失のないフルストレートパイプ設計、ダブルユニオン接続、簡単な設置を備えたインライン流量計を発売しました。
利点
| インライン超音波流量計には、高度な測定チップが内蔵されています（時間分解能は最大20ps） |
|
|
|
||
|
|
|
製品の特徴
寸法
| モデル | 呼び径 | L | A | B | C | D |
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
| 単位：mm | ||||||
| 注記： | ||||||
| 「L」は、設置中に切り取られたパイプセクションの長さです。 「D」は、設置されたパイプセクションの外径です。 |
||||||
適合媒体
この製品は市場に投入されて以来、洗浄装置業界で広く使用されています。その簡単な設置と操作、そして信頼性の高い測定性能により、新しい業界で継続的に推進されています。
主な業界：半導体、食品、医薬品、飲料水、洗剤、印刷および染色、化学製品など。
|
ユーザーが測定した媒体：
|
市場が拡大するにつれて、測定される媒体が増えることがわかります。ユーザーの皆様には、製品を継続的に充実させ、改善できるよう、より多くのアプリケーションを共有していただきたいと考えています。
測定可能な媒体の決定：
|
|
技術情報
パラメータ
| 製品名 | FL101 インライン超音波流量計 |
| 精度 | ±1.0% (0.3m/s~5.0m/s) |
| 流速 | 0.1m/s~10.0m/s |
| 直線性 | ±1.0% (0.3m/s-5.0m/s) |
| 再現性 | 0.40% |
| 応答時間 | 500ms |
| 画面表示 | 1.54インチ 240*240 IPS LCD 360°回転（読みやすさのため） |
| メニュー言語 | 簡体字中国語/繁体字中国語/英語 |
| 表示単位 | メートル法とインペリアル単位の選択をサポート、m³/h、LPM、ml/min、GPM、LPH、工場出荷時のデフォルト単位はLPM |
| 表示データ | 瞬間流量、瞬間流速、正味累積量、単一累積量、日最大値、日最小値、日/月/年累積量 |
| 積算計 | 7桁の流量積算計 |
| 累積データ | 10年64ヶ月64日 |
| 操作キー | 4つのタッチボタン |
| カレンダーバッテリー | CR1220 |
| 電源 | 24VDC@3W |
| アナログ出力 | 4-20mA、最大負荷600Ω |
| 通信インターフェース | RS485、ModBus RTUプロトコルをサポート |
| アラーム出力 | OCT上限および下限アラーム出力、パルス出力など |
| リレー出力 | (オプション) 30VDC@1A、スイッチング周波数2Hz未満 |
| 媒体 | 水、溶液、化学試薬（不純物≤4%）など |
| 保護レベル | IP66 |
| 設置方法 | パイプセクションは一体化されており、PVC-Uパイプはユニオン（スリップジョイント）で接続されています。 |
| パイプサイズ | OD20 (DN15-1/2")、OD25 (DN20-3/4")、OD32 (DN25-1")、OD40 (DN32-1-1/4") |
| パイプセクション材質 | UPVC |
| 媒体温度 | 0℃～60℃ |
| 動作温度 | -10℃～50℃ |
| 周囲湿度 | 相対湿度0%～95%、結露なし |
| 適用粘度 | <300CST (mm²/s) |
| ケーブル長 | 標準：2m(6.6ft)。20m(66ft)まで延長可能 |
設置
| 1. パイプの切断 | |
|
設置場所の選択要件に従って、設置場所でパイプのセクションをカットします。 |
| 2. ナットをパイプに挿入する | |
|
メーターから2つのナットを外し、パイプに挿入します。 |
| 3. パイプジョイントを接着する | |
|
機器の2つのパイプジョイントにPVC接着剤を塗布し、パイプに差し込みます。 |
| 4. 流量計を取り付ける | |
|
メーターを中央に置き、ナットを締めて設置を完了します。設置中は流れの方向に注意してください。 |
| 5. 電源を入れて実行する | |
|
ケーブルのもう一方の端を24V DC電源に接続し、電源を入れて観察します。 |
パッケージと付属品
注文情報
| FL101 | コード | パイプサイズ範囲 [DN &Inch &OD] | ||||
| A | DN15 | 1/2" | OD20 | |||
| B | DN20 | 3/4" | OD25 | |||
| C | DN25 | 1" | OD32 | |||
| D | DN32 | 1-1/4" | OD40 | |||
| コード | 出力モード | |||||
| 1 | 4-20mA、RS485、OCTパルス、リレー | |||||
| コード | ケーブル長 | |||||
| L | 6.6ft(2m) (選択がない場合はデフォルト) | |||||
| L+ | ご要望に応じてその他の長さ | |||||
| FL101 | A | 1 | L | 完全な注文情報 | ||
