プロダクト細部
Place of Origin: Shenzhen, China
ブランド名: Flo-Instru
証明: ISO:9001, CE
Model Number: FL101
支払及び船積みの言葉
Minimum Order Quantity: 1
Packaging Details: Conventional Packaging
Delivery Time: 3-5 working days
Payment Terms: T/T
Flow Range: |
0.1m/s ~ 10m/s |
Accuracy: |
±1.0% |
Pipe Diameter Range(Optional): |
OD20,OD25,OD32,OD40 |
Measuring Medium: |
Water, solutions, chemical reagents (impurities ≤ 4%), etc. |
Pipe Section Material(Optional): |
UPVC |
Communication Interface: |
RS485, support Modbus RTU protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
1.54’’ 240*240 IPS LCD 360° rotation (for easy reading) |
Flow Range: |
0.1m/s ~ 10m/s |
Accuracy: |
±1.0% |
Pipe Diameter Range(Optional): |
OD20,OD25,OD32,OD40 |
Measuring Medium: |
Water, solutions, chemical reagents (impurities ≤ 4%), etc. |
Pipe Section Material(Optional): |
UPVC |
Communication Interface: |
RS485, support Modbus RTU protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
1.54’’ 240*240 IPS LCD 360° rotation (for easy reading) |

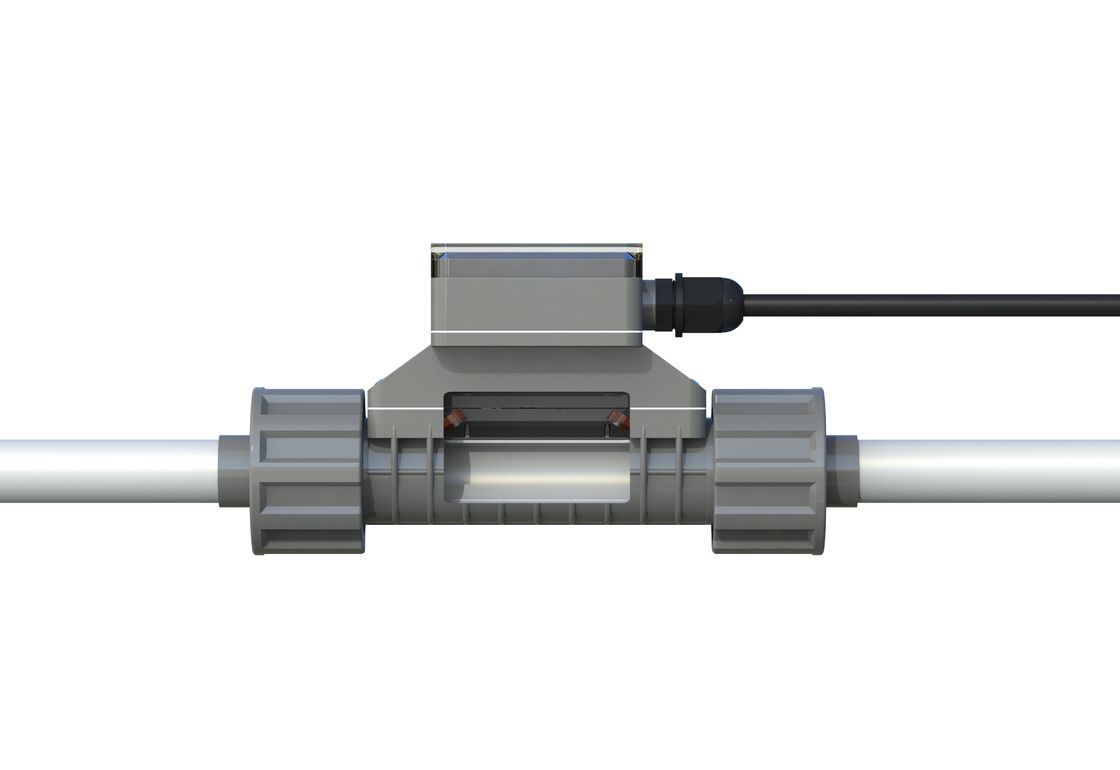

FL101インライン超音波フローメーター
製品情報
FL101は、パイプライン中のさまざまな液体の流れの測定に特別に使用され、生産プロセスでのリアルタイムフロー測定値を実現します。機器は、生産プロセスの測定と制御を実現するために、デジタル信号、アナログ信号などを出力します。
産業上のアップグレードが必要なため、自動化を実現するために豊富な出力を持つ必要があります。ただし、従来のフローメーターの出力は比較的単純であり、現場でのニーズを満たすことができず、元の位置で交換する必要があります。
Flo-Instrumentsは、圧力損失、二重組合接続、単純なインストールなしで、完全なストレートパイプデザインを備えたインラインフローメーターを発売しました。
利点
| インライン超音波フローメーターには、高度な測定チップが組み込まれています（最大20psまでの時間解像度） |
|
|
|
||
|
|
|
製品機能
寸法
| モデル | 公称パイプの直径 | l | a | b | c | d |
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
| ユニット：mm | ||||||
| 注記： | ||||||
| 「L」とは、設置中に切断されたパイプセクションの長さです。 「D」は、設置されたパイプセクションの外径です。 |
||||||
互換性のある媒体
製品が市場に出て以来、清掃機器業界で広く使用されています。その単純な設置と操作、信頼できる測定パフォーマンスにより、新しい産業で継続的に促進されています。
主産業：半導体、食品、薬、飲料水、洗剤、印刷と染色、化学製品など。
|
中程度のユーザーが測定しました：
|
市場が拡大するにつれて、測定するメディアがますます増えることがわかります。ユーザーがより多くのアプリケーションを共有して、製品を継続的に充実させ、改善できることを願っています。
測定可能なメディアの決定：
|
|
技術情報
パラメーター
| 製品名 | FL101インライン超音波フローメーター |
| 正確さ | ±1.0％（0.3m/s〜5.0m/s） |
| フロー速度 | 0.1m/s〜10.0m/s |
| 直線性 | ±1.0％（0.3m/s-5.0m/s） |
| 再現性 | 0.40％ |
| 応答時間 | 500ms |
| 画面表示 | 1.54 '' 240*240 IPS LCD 360°回転（読みやすいため） |
| メニュー言語 | 単純化された中国/伝統的な中国語/英語 |
| 表示ユニット | メトリックおよびインペリアルユニットの選択、m³/h、lpm、ml/min、gpm、lphをサポートします。工場のデフォルトユニットはLPMです |
| データを表示します | 瞬間的な流れ、瞬間的な流速、正味累積ボリューム、単一累積ボリューム、毎日の最大値、毎日の最小値、毎日/毎月/年間累積ボリューム |
| Totalizer | 7桁のフロートータス |
| 累積データ | 10年64か月64日 |
| 操作キー | 4つのタッチボタン |
| カレンダーバッテリー | CR1220 |
| 電源 | 24VDC@3W |
| アナログ出力 | 4-20MA、最大負荷600Ω |
| 通信インターフェイス | RS485、サポートmodbus RTUプロトコル |
| アラーム出力 | OCT上限および下限アラーム出力、パルス出力など。 |
| リレー出力 | （オプション）30VDC@1A、2Hz未満のスイッチング周波数 |
| メディア | 水、溶液、化学試薬（不純物≤4％）など。 |
| 保護レベル | IP66 |
| インストール方法 | パイプセクションは統合されており、PVC-Uパイプは組合（スリップジョイント）によって接続されています。 |
| パイプサイズ | OD20（DN15-1½ "）、OD25（DN20-¾"）、OD32（DN25-1 "）、OD40（DN32-1½"） |
| パイプセクション材料 | UPVC |
| メディア温度 | 0°C-60° |
| 作業温度 | -10°C-50°C |
| 周囲の湿度 | 相対湿度0％-95％、凝縮なし |
| 適用可能な粘度 | <300cst（mm²/s） |
| ケーブルの長さ | 標準：2m（6.6フィート）。 20m（66ft）まで延長できます |
インストール
| 1。パイプを切る | |
|
インストールポイントの選択要件に応じて、設置場所のパイプのセクションを切ります。 |
| 2.ナットをパイプに挿入します | |
|
メーターから2つのナットを外し、パイプに挿入します。 |
| 3.パイプジョイントを接着します | |
|
機器の2つのパイプジョイントにPVC接着剤を塗布し、パイプに接続します。 |
| 4.フローメーターをインストールします | |
|
メーターを中央に置き、ナットを締めてインストールを完了します。インストール中にフロー方向に注意してください。 |
| 5。電源を入れて実行します | |
|
ケーブルのもう一方の端を24V DC電源に接続し、電源を入れて観察します。 |
パッケージとアクセサリー
情報を注文します
| FL101 | コード | パイプサイズが鳴った[dn＆inch＆od] | ||||
| a | DN15 | 1/2」 | OD20 | |||
| b | DN20 | 3/4」 | OD25 | |||
| c | DN25 | 1 " | OD32 | |||
| d | DN32 | 1-1/4 " | OD40 | |||
| コード | 出力モード | |||||
| 1 | 4-20MA、RS485、OCTパルス、リレー | |||||
| コード | ケーブルの長さ | |||||
| l | 6.6ft（2m）（選択肢がない場合、デフォルトになります） | |||||
| L+ | リクエストに応じて、他の長さ | |||||
| FL101 | a | 1 | l | 完全な注文情報 | ||
